  • icon

    JOSE ANTONIO
    el 27/8/19

    Por favor echarme una mano con este ejercicio. Me gustaría hacerlo a partir de vuestra respuesta a los comentarios que adjunto.

    (también está incluido el ejercicio).  Gracias.



    replythumb_up0 voto/sflag
    icon

    Francisco Javier
    el 28/8/19

    No se que nivel académico tienes respecto al tema, por lo que voy a resolverlo aplicando lo mas simple, la ley de ohm.

    Todo lo desarrollare de manera expresada.

    Las resistencias RA, R9, y R10 están en paralelo. Pasamos a reducirlas a una resistencia equivalente Req..

    Las resistencias en paralelo las reducimos de la siguiente manera:

    1/Req. = 1/R1 + 1/R2 + 1/R3

    Aplicando para nuestro problema:

    1/Req. = 1/RA + 1/R9 + 1/R10

    Pasamos a desarrollar esta expresión:

    1/Req. = [(R10*R9)+(R10*RA)+(R9*RA)]/(R10+R9+RA)

    Req. = (R10*R9*RA)/[(R10*R9)+(R10*RA)+(R9*RA)]

    Ahora esta Req. nos queda en serie con R7 y la fuente de voltaje con un sentido de corriente anti-horario.

    Aplicamos ley de ohm para hallar la corriente total que atraviesa este circuito serie simple:

    V2 = IT*(Req.+R7)

    IT = V2/(Req.+R7)

    IT = V2/({(R10*R9*RA)/[(R10*R9)+(R10*RA)+(R9*RA)]}+R7)

    IT = V2/{[(R10*R9*R7)+(R10*R7*RA)+(R10*R9*RA)+(R9*R7*RA)]/[(R10*R9)+(R10*RA)+(R9*RA)]}

    IT = {[(R10*R9)+(R10*RA)+(R9*RA)]/[(R10*R9*R7)+(R10*R7*RA)+(R10*R9*RA)+(R9*R7*RA)]}*V2

    Teniendo esta corriente total, calculamos el voltaje de Req.. Aplicamos nuevamente ley de ohm:

    VRqe. = IT*Req.

    VReq. = {(R10*R9*RA)/[(R10*R9*R7)+(R10*R7*RA)+(R10*R9*RA)+(R9*R7*RA)]}*V2

    Al ser Req. la suma de otras tres resistencias en paralelo, estas ultimas también tendrán el mismo voltaje que la equivalente.

    Quiere decir que:

    VR9 =  VR10 = VRA = VReq. = {(R10*R9*RA)/[(R10*R9*R7)+(R10*R7*RA)+(R10*R9*RA)+(R9*R7*RA)]}*V2

    Este sera el valor que marcara el voltímetro.

    Por otro lado, teniendo el valor del voltaje de RA, aplicamos ley de ohm para hallar la corriente que atraviesa:

    VRA = IRA*RA

    IRA = VRA/RA

    IRA = {((R10*R9*RA)/[(R10*R9*R7)+(R10*R7*RA)+(R10*R9*RA)+(R9*R7*RA)]/RA)}*V2

    IRA = {(R10*R9)/[(R10*R9*R7)+(R10*R7*RA)+(R10*R9*RA)+(R9*R7*RA)]}*V2

    Este sera el valor que marcara el amperímetro.

    Queda solo que sustituyas los valores para hallar las respuestas.

    Si lo haces de manera correcta, debes hallar un voltaje de 35.723 V y 0.125 A de corriente.


    thumb_up1 voto/sflag
    icon

    JOSE ANTONIO
    el 28/8/19

    Gracias Francisco Javier. Lo miraré detenidamente.

    thumb_up0 voto/sflag
  • icon

    JOSE ANTONIO
    el 27/8/19

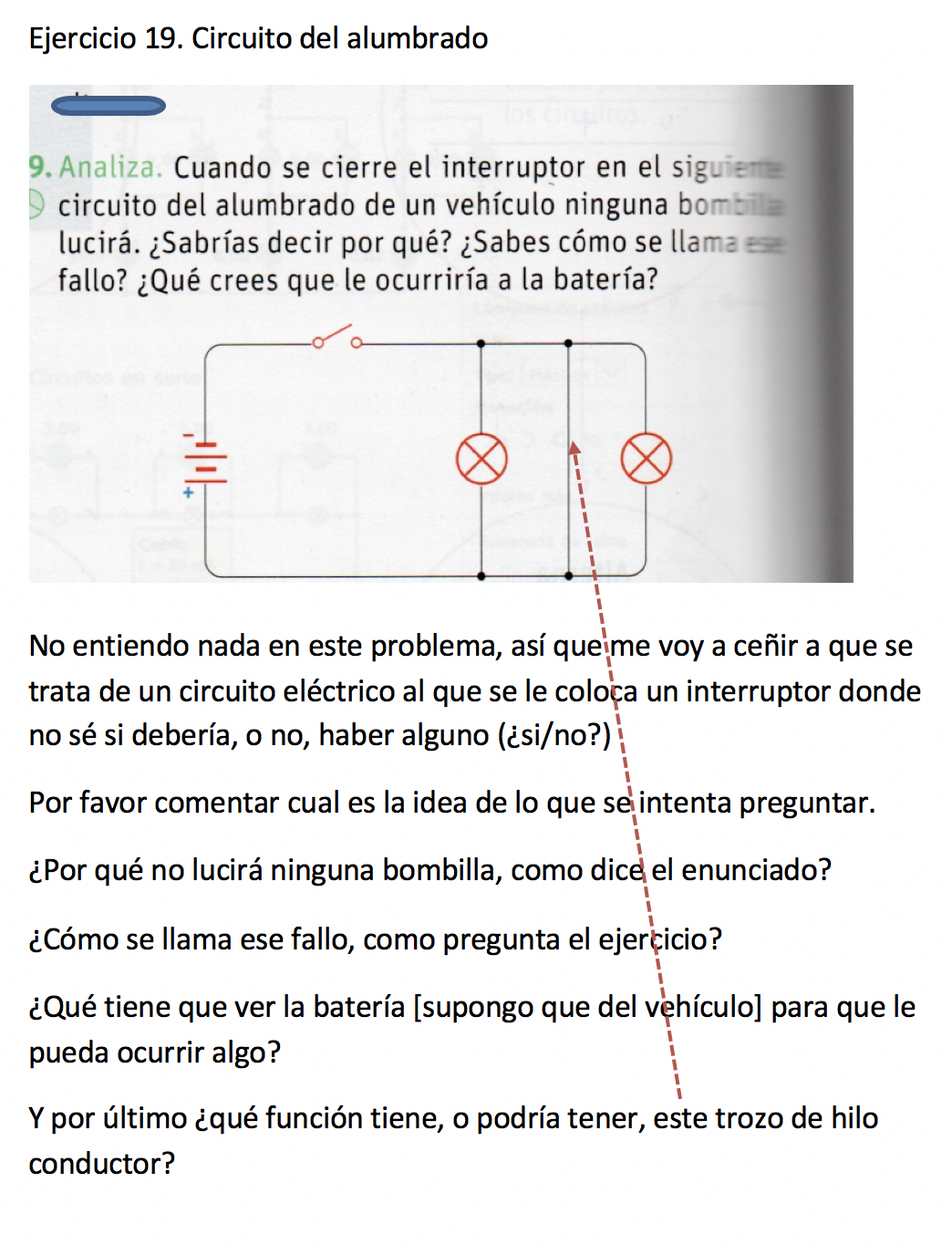

    Hola buenas noches, os adjunto un ejercicio de circuito eléctrico que no sé por dónde cogerlo, por favor ayudarme a descifrarlo.

    En el documento adjunto os incluyo algunas observaciones que hago al respecto. Muchas gracias.


    replythumb_up0 voto/sflag
    icon

    JorgeGT
    el 27/8/19

    Buenos dias Jose Antonio!

    Voy a empezar casi por el final del enunciado .... ¿Como se llama ese fallo? Cortocircuito, evidente ¿no? Y es un fallo porque "se lleva" toda la corriente disponible por el generador y ninguna pasa por las lamparas.

    ¿Que le ocurrira a la bateria? Veamos: La bateria es un elemento que entrega una tension constante (en teoria ya que tiene una pequeña resistencia interna - depende de la fuente puede ser de unas decimas de ohmio, de unas milesimas o de alguna unidad de ohmio - y debido a ella su tension puede variar en funcion de la corriente que entregue al circuito). Fijate en el circuito con ese corto, si aplicas la ley de Ohm resulta que V= 0*I, y la V sera de n voltios luego la I será .... infinita!!!! Que significa eso en realidad, que la corriente se hara muy muy grande hasta el punto de que fundirá el conductor o si este fuera grande, comparativamente con la bateria, le producira daños a la propia bateria (electro quimicamente).

    En resumen: una averia cortocircuita nuestras lamparas, nos quedamos sin luz en el vehiculo y si el conductor  (el fusible) no se quema (se abre), se nos rompera la bateria (yalgun elemento y dejara de darnpos los 12, 24 o 48 voltios nominales)

    Nos vemos!!!!!

    thumb_up0 voto/sflag
    icon

    JOSE ANTONIO
    el 27/8/19

    Muchas gracias Jorge. ¿Cuán lejos estoy de saber lo que me gustaría? Todo esto es un mundo nuevo para mí.

    Por cierto, ¿existe algún software con el que poder dibujar (solamente dibujar, no montar) circuitos eléctricos o electrónicos?

    Creía haber hallado uno (Yenka) pero no es compatible del todo con Mac OSX, así que no me funciona. Por otro lado me he descargado Fritzing (compatible con MacOSX), pero eso es mucha tela a nivel de simple estudio.

    Un saludo.

    thumb_up0 voto/sflag
  • icon

    JOSE ANTONIO
    el 25/8/19

    Hola, me he bloqueado con la solución final del siguiente problema. Creo que ha sido porque el ejercicio no indica el tiempo de consumo del coche de juguete. Voy a asumir que el consumo del coche es 0,2 A por hora. Creo que la solución dada es correcta. Por favor sacarme de dudas. Muchas gracias:

    Una pila recargable con una capacidad de carga de 600 mA x h (miliamperios por hora) alimenta un coche de juguete que consume 0,2 A. Teniendo en cuenta que la pila está totalmente cargada, ¿cuanto tiempo, expresado en horas, tardará en agotarse? Recuerda que 1 mA por hora = 3,6 culombios.

    600 mA * 3,6 C = 2160 culombios

    0,2 A = 200 mA  → 200 mA/h * 3,6 C = 720 C/hora

    Solución: 2160 C / 720 C/hora = 3 horas




    replythumb_up0 voto/sflag
    icon

    Francisco Javier
    el 26/8/19

    Solo debes recordar que la corriente (i) se define como la variación de la carga (q) respecto al tiempo (t). Matemáticamente:

    i = q/t

    En este problema, la carga la dan en "mAh" y la corriente en "A". Pasamos la corriente a "mA" para hacer concordar las unidades.

    Como debes saber:

    1 A = 1000 mA

    Entonces:

    i = 0.2 A*(1000 mA/1 A) = 200 mA

    Despejando para "t" la ecuación mencionada al inicio:

    t = q/i

    Finalizamos el problema reemplazando datos y haciendo el calculo pertinente:

    t = 600/200 = 3 h   →   t = 3 h

    Como puedes ver, no hace falta hacer conversiones de carga.

    thumb_up0 voto/sflag
  • icon

    karla
    el 25/8/19

    he estado leyendo sobre el iot y segun lo que he aprendido se busca que todos los dispositivos en todo el mundo esten conectados, pero me surgen algunas dudas sobre la privacidad de las presonas y los riesgos de seguridad al estar conectados

    ¿cual es su opinion acerca de esto?

    replythumb_up0 voto/sflag
    icon

    JorgeGT
    el 26/8/19

    Hola Karla:

    Entiendo que por IoT te refieres a Internet of Things, Internet de las Cosas y los riesgos sobre la privacidad de las personas. Soy Ingeniero de Telecomunicacion asi que puedo darte una opinion basada en las cuestiones tecnicas, aunque esto es un mundo amplisimo y ya hay abogados especializados en esta materia que ya es un campo de batalla de derechos.

    Mi opinion sobre nuestra privacidad como usuarios de Internet es que ya esta amenazada y a veces violentada. Piensa que aunque aun no estamos en el IoT, al menos no masivamente, y en la ultima decada son constantes las denuncias de datos privados (numeros de cuantas bancarias, fotos, videos, ...) que se han expuesto o utilizado por terceros. Con frecuencia por falta de exigencia o cuidado por parte de nosotros como usuarios y otras por falta de cuidados o negligencia de los que guardan la informacion ( hackeos). Es un asunto muy grave pero no directamente relacionado con el IoT.

    Tal y como lo veo, el IoT mas afectara a la seguridad de nuestro mundo aunque tambien a nuestra privacidad. Me explico: si nuestros coches estan interconectados con la red para su conduccion autónoma, basta que alguien altere o controle ese mando para que tengamos un accidente. Si esto lo llevamos a el control de cosas más masivas, como señaforos, centrales electricas, control de agua potable, etc creo que me comprenderas.

    Si el control lo hacen sobre la camara de nuestra smartTV y nos estan sacando fotos mientras dormimos frente a la TV, tambien atentan contra nuestra intimidad.

    Un tema muy interesante y amplio el que planteas.

    Nos vemos....

    thumb_up0 voto/sflag
  • icon

    JOSE ANTONIO
    el 25/8/19

    No sé si este ejercicio es correcto. ¿Podríais echarle un vistazo por favor. He hecho algunos en el que intervenían voltajes, resistencias e intensidades, pero nunca con potencias incluidas. Os agradezco cualquier comentario para avanzar más.


    replythumb_up0 voto/sflag
    icon

    Francisco Javier
    el 26/8/19

    Perfecto.

    thumb_up1 voto/sflag
    icon

    JorgeGT
    el 26/8/19

    Hola Jose Antonio y Francisco Javier:

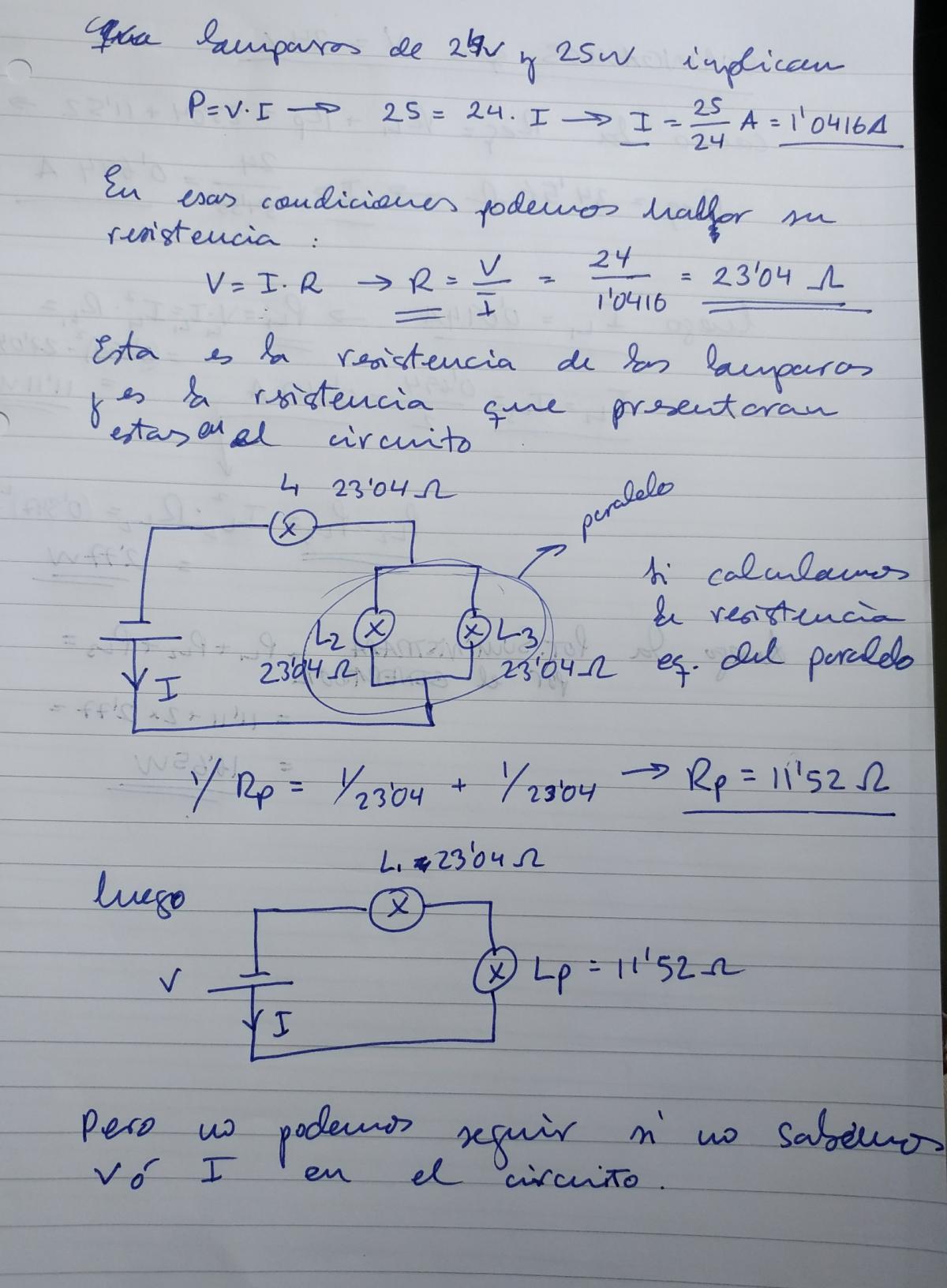

    Que las bombillas sean de 24 v y de 25 W NO IMPLICA que obligatoriamente tengan que consumir SIEMPRE 25 W y que en ellas caiga SIEMPRE 24 v, dependera de las condiciones del circuito. Esos valores lo que indican son sus valores maximos de trabajo, aproximadamente. Es decir que no pueden trabajar normalmente por encima de los 25 W y 24 v porque se averiaran.

    Si podemos calcular cual es la resistencia interna de las bombillas a partir de esos valores y con ello, viendo su disposicion en el circuito, calcular corrientes y tensiones y potencias.

    Pongo mis aclaraciones aqui

    Pero nos vuelve a faltas un dato en este problema, la V o la I en el circuito. Supongamos que el generador es de V= 24 v ...

    Nos vemos!!!

    thumb_up1 voto/sflag
  • icon

    JOSE ANTONIO
    el 25/8/19

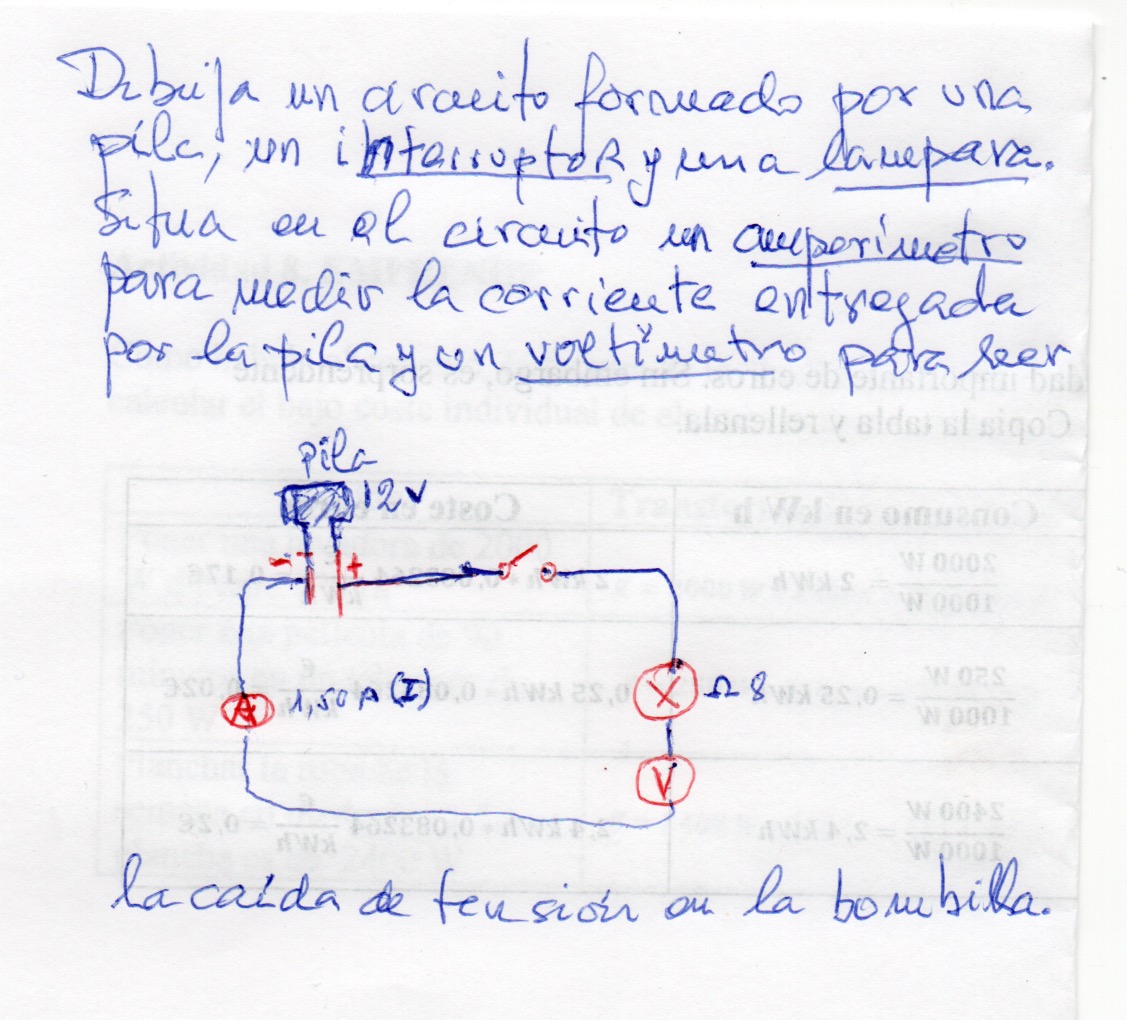

    Hola! Los datos del adjunto circuito son inventados ¿podríais echar un vistazo a este circuito? ¿están los elementos correctamente situados?

    Os agradezco cualquier comentario que consideréis necesario.



    replythumb_up0 voto/sflag
    icon

    Francisco Javier
    el 26/8/19

    Nunca debes colocar un voltímetro en serie con el circuito, ya que puedes terminar quemando el aparato. Siempre debe estar en paralelo con el componente donde quieras saber el voltaje. En este caso, debe estar en paralelo con la lampara. Aparte de eso, todo bien.

    thumb_up0 voto/sflag
  • icon

    JOSE ANTONIO
    el 24/8/19

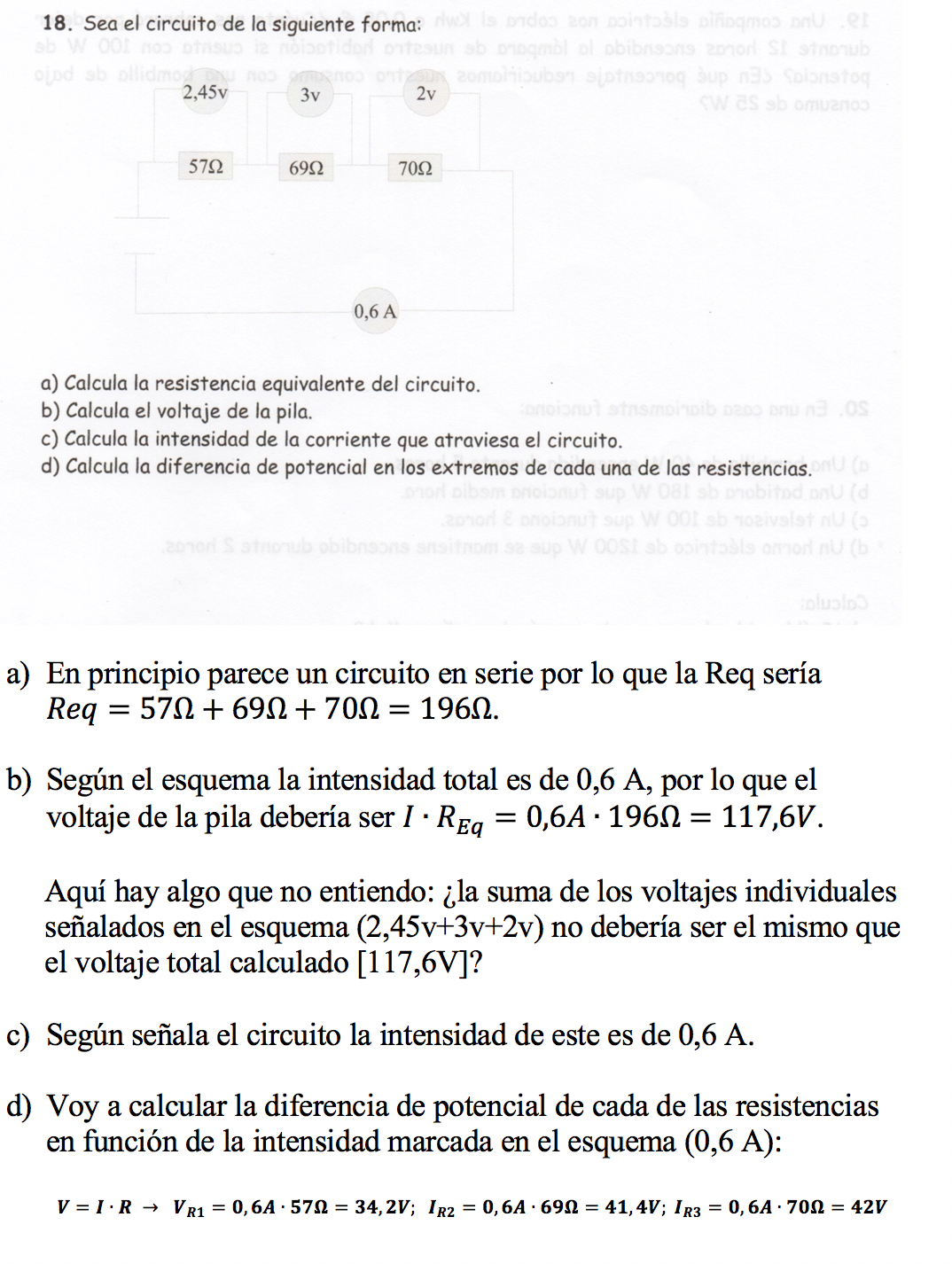

    Hola, os adjunto un nuevo ejercicio de circuitos para que por favor le echéis un vistazo. Creo que se trata de un circuito en sería y tengo la impresión de que quizás algunos de los datos aportados en el esquema dado no son correctos todo ello salvo error (por ejemplo, los voltajes individuales para las tres resistencias que se presentan).

    Agradecería cuantos comentarios estiméis oportunos.


    replythumb_up0 voto/sflag
    icon

    Francisco Javier
    el 25/8/19

    Has hecho bien el problema. Los voltajes en las resistencias que da el problema son incorrectos.

    thumb_up1 voto/sflag
    icon

    JOSE ANTONIO
    el 25/8/19

    Muchas gracias Francisco Javier.Un saludo.

    thumb_up0 voto/sflag
  • icon

    JOSE ANTONIO
    el 24/8/19

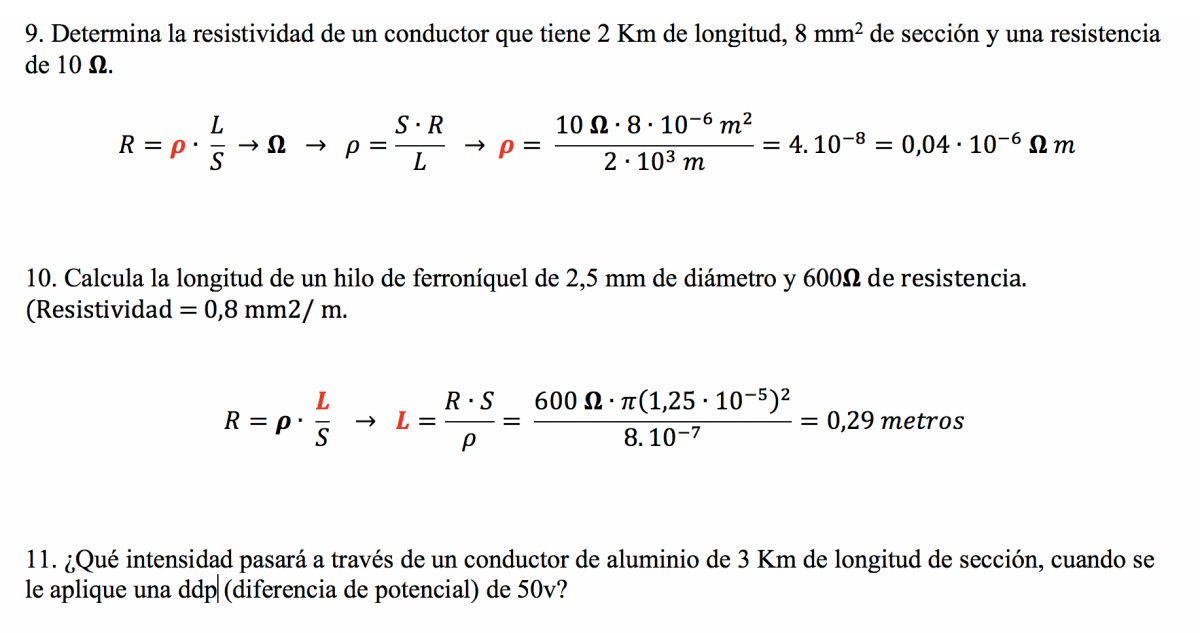

    3ESO Tecnología-circuitos eléctricos. Buenas noches, os agradecería que le echarais un vistazo a estos tres problemas. El primero (nº 9) creo que, salvo error, está correcto. El nº 10 no estoy seguro, puesto que el resultado que me sale de 0,29 metros me resulta extraño, por lo pequeño. Además, en este ejercicio nº 10 creo que no están definiendo correctamente la Resistividad cuando dicen que es de 0,8 mm²/m

    En cuando al tercero (nº11) me da la impresión de que faltan datos, salvo que exista alguna formula que relacione los tres datos que dan.

    Muchas gracias de antemano.


    replythumb_up0 voto/sflag
    icon

    Francisco Javier
    el 25/8/19

    El 9 esta bien.

    En el 10 te confundes en el radio. Pones que es igual a 1.25x10-5, lo cual es incorrecto.

    Del enunciado:

    r = d/2 = (2.5x10-3)/2 = 0.00125 = 1.25x10-3

    Que seria el valor correcto a utilizar. Corrige esto y darás con un valor mas realista.

    Respecto a lo de la resistividad, solo han olvidado colocar la unidad ohm. Error de transcripción. Quieren decir 0.8 Ω*mm2/m

    En el 11, efectivamente, hacen falta datos para resolver el problema.

    thumb_up1 voto/sflag
  • icon

    JOSE ANTONIO
    el 21/8/19

    3ESO, Tecnología Circuito eléctrico mixto

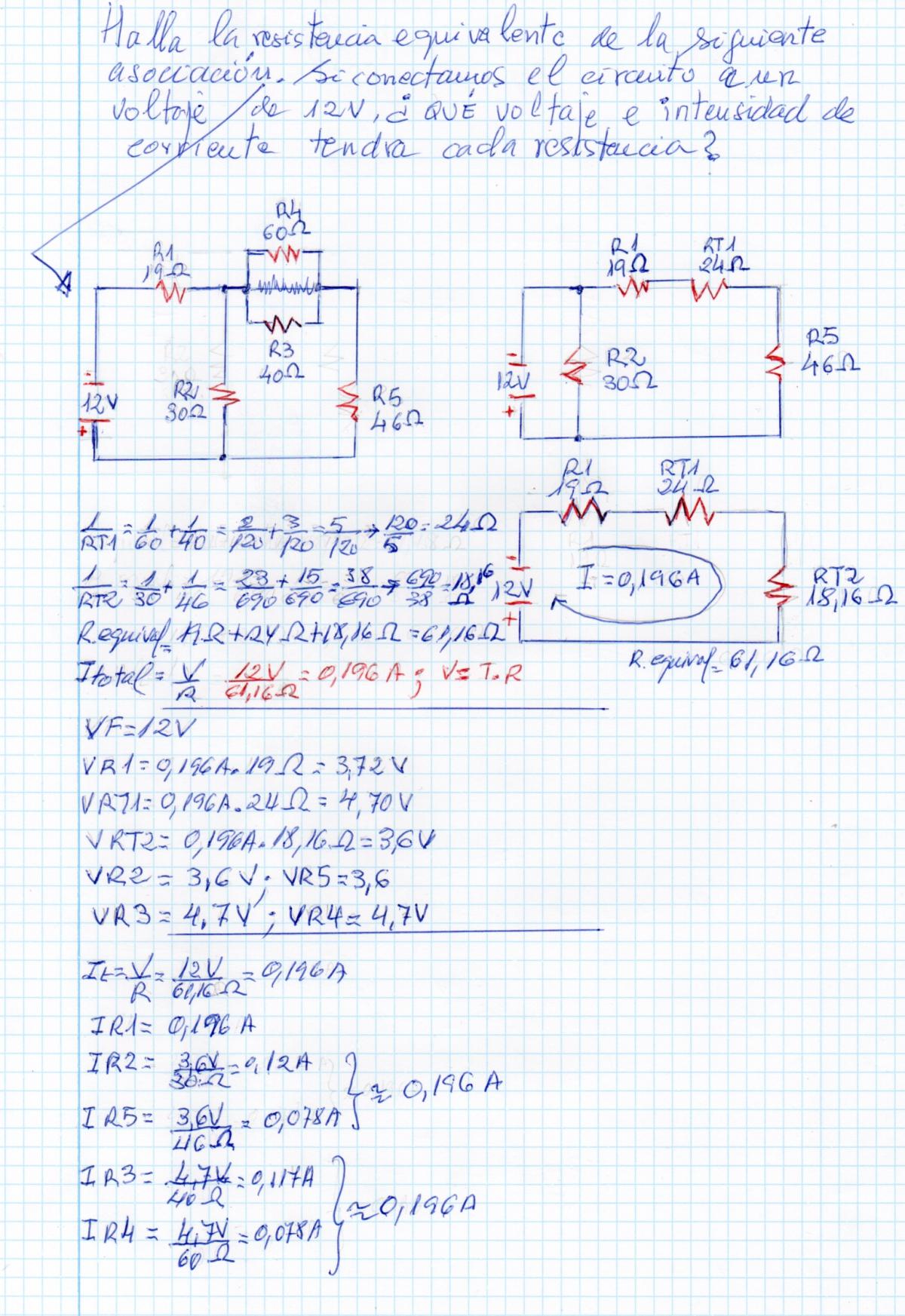

    Hola de nuevo, ¿podríais confirmarme cuando podáis si el adjunto ejercicio que he realizado es correcto? Muchas gracias de antemano.


    replythumb_up0 voto/sflag
    icon

    JorgeGT
    el 23/8/19

    Hola Jose Antonio:

    Hola!

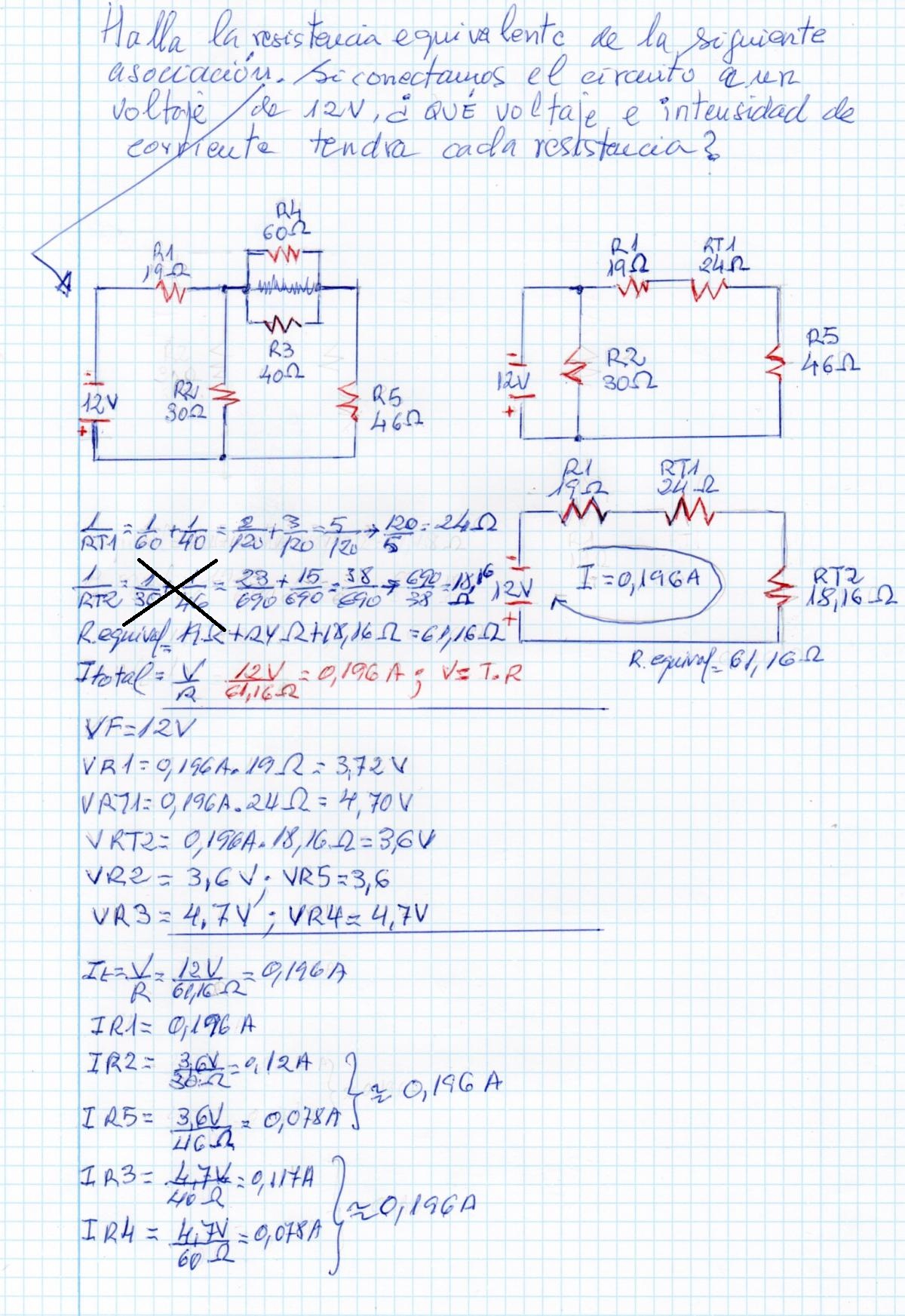

    Hay un error al calcular la resistencia en paralelo:

    Te lo indico tachandolo.

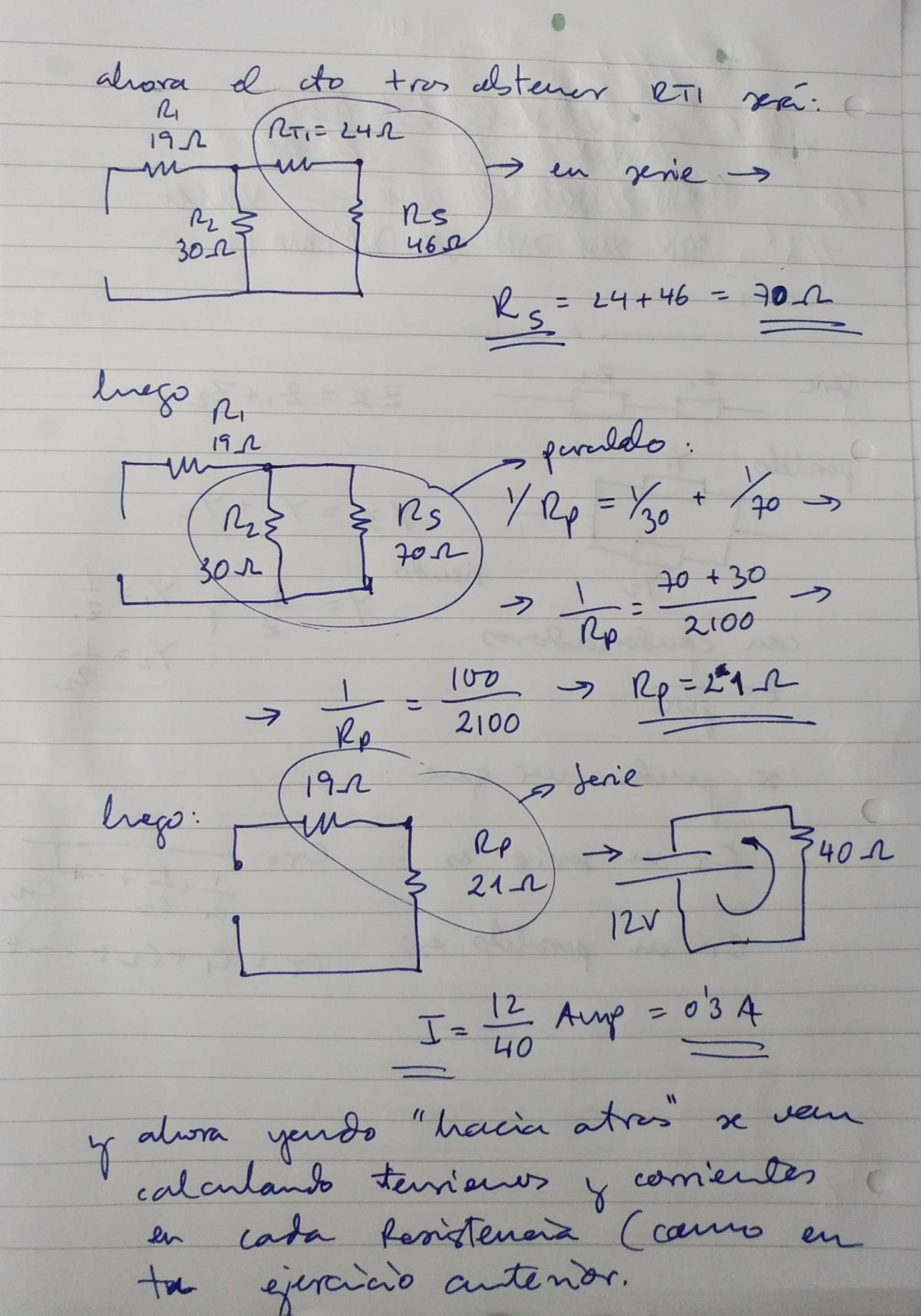

    Ten en cuenta que ahora tambien esta la resistencia de 24 ohm que acabas de calcular, debes hacerlo asi ..


    Es pesado pero sencillo, se trata de ir paso a paso.

    Nos vemos!!!!

    thumb_up0 voto/sflag
    icon

    JOSE ANTONIO
    el 23/8/19

    Gracias Jorge. Fantástico!! Veo  que hay que verificar muy cuidadosamente el camino que sigue la corriente. Me ha cogido de novato. Me alegro de haberme equivocado, de otro modo habría metido la pata en el siguiente ejercicio similar que hubiese hecho.

    Buen fin de semana.

    thumb_up0 voto/sflag
  • icon

    JOSE ANTONIO
    el 21/8/19

    3ESO Circuito eléctrico mixto

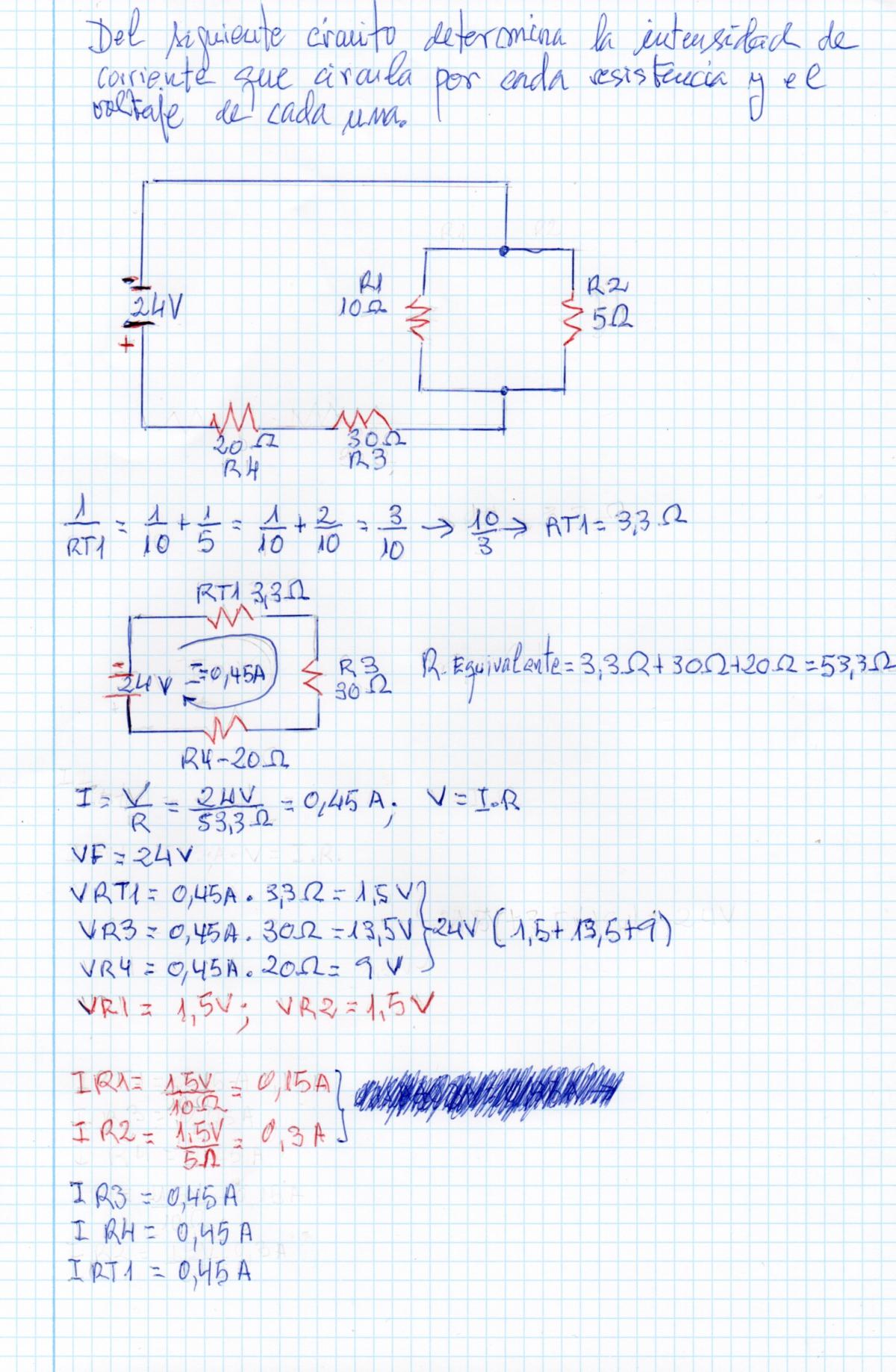

    Buenas tardes, os agradecería que me confirmaseis si el adjunto ejercicio que he realizado es correcto, así como cualquier comentario que estiméis oportuno.


    replythumb_up0 voto/sflag
    icon

    JorgeGT
    el 23/8/19

    Hola Jose Antonio:

    Perfecto!

    thumb_up1 voto/sflag
    icon

    JOSE ANTONIO
    el 23/8/19

    Muchas gracias Jorge

    thumb_up0 voto/sflag
