Brayan Salazar
el 24/1/19No puedo responder bajo la misma pregunta .
Gracias por sus soluciones profesor jorgeGT

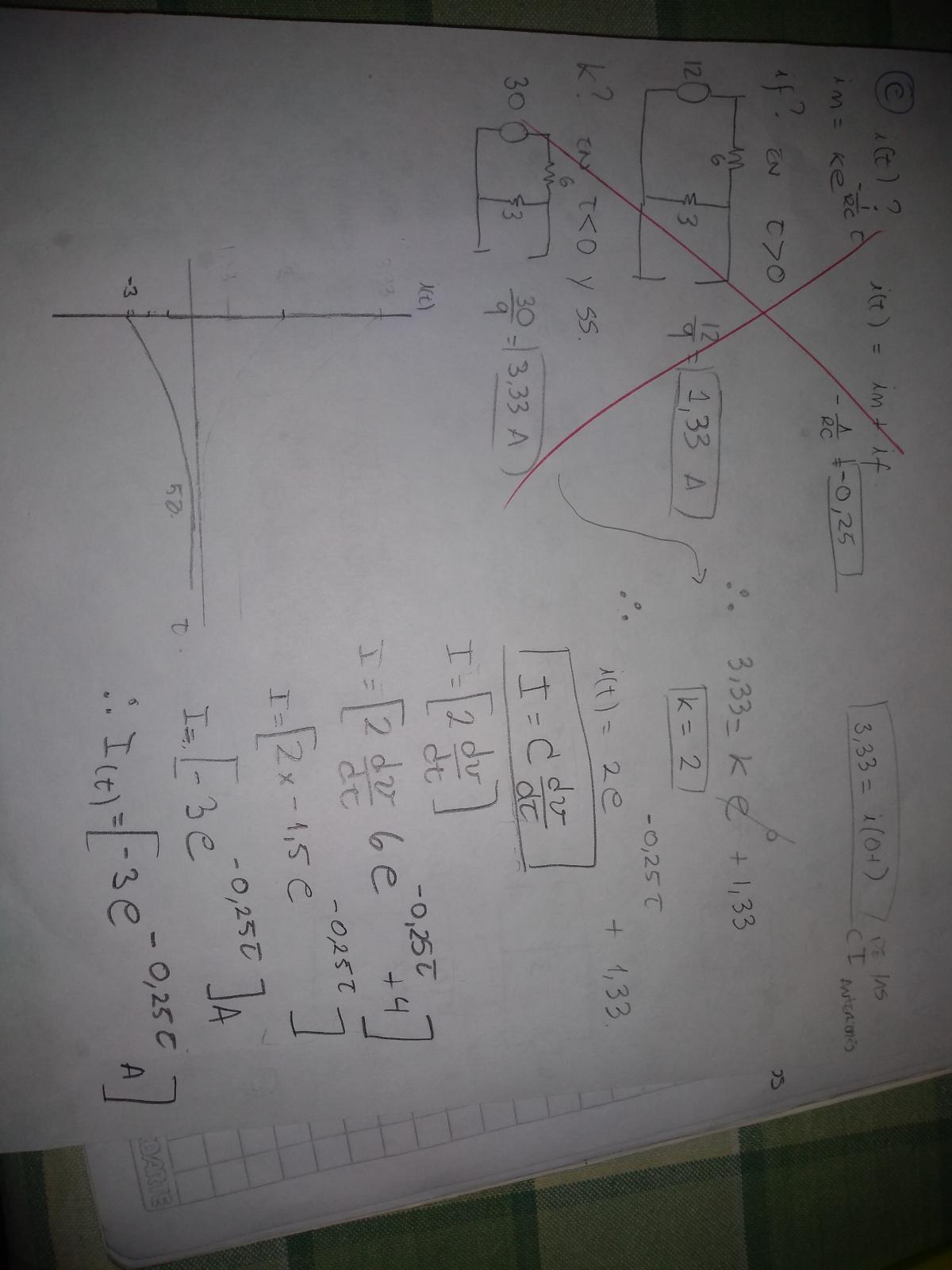

tengo esto hecho en cuanto a mi pregunta anterior, creo que lo hize mal .
JorgeGT
el 24/1/19Si, no se que esta sucediendo con la aplicacion web, hay fallos que ya he reportado a infomatica.
Respecto a lo que hiciste efectivamente has cometido errores. Analiza como he resuelto el problema, el orden de los calculos, la obtencion de la ecuacion diferencial, la solucion homogenea, la particular y la constante de la ecuacion ...
Nos vemos !!!!
-
Brayan Salazar

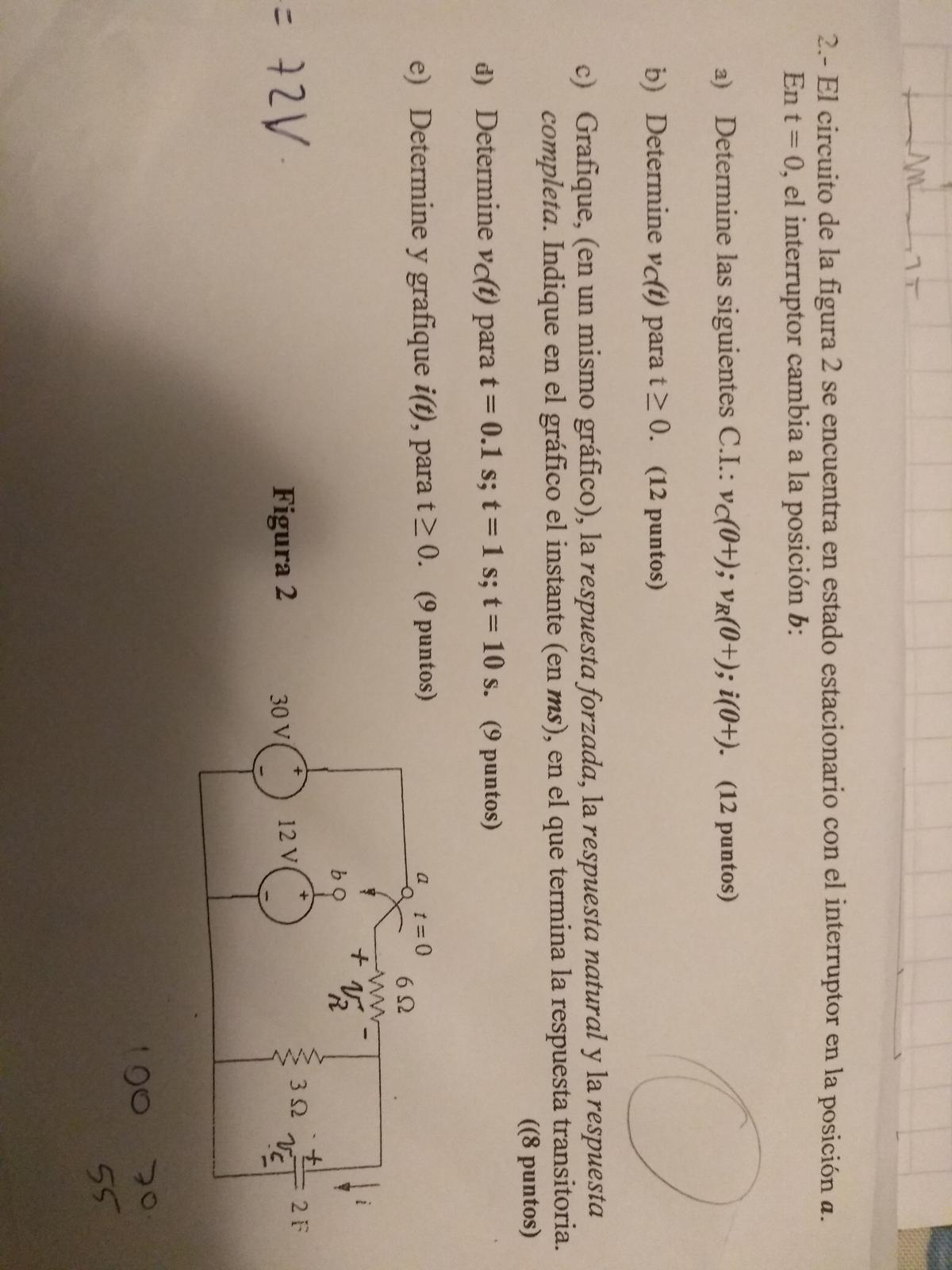

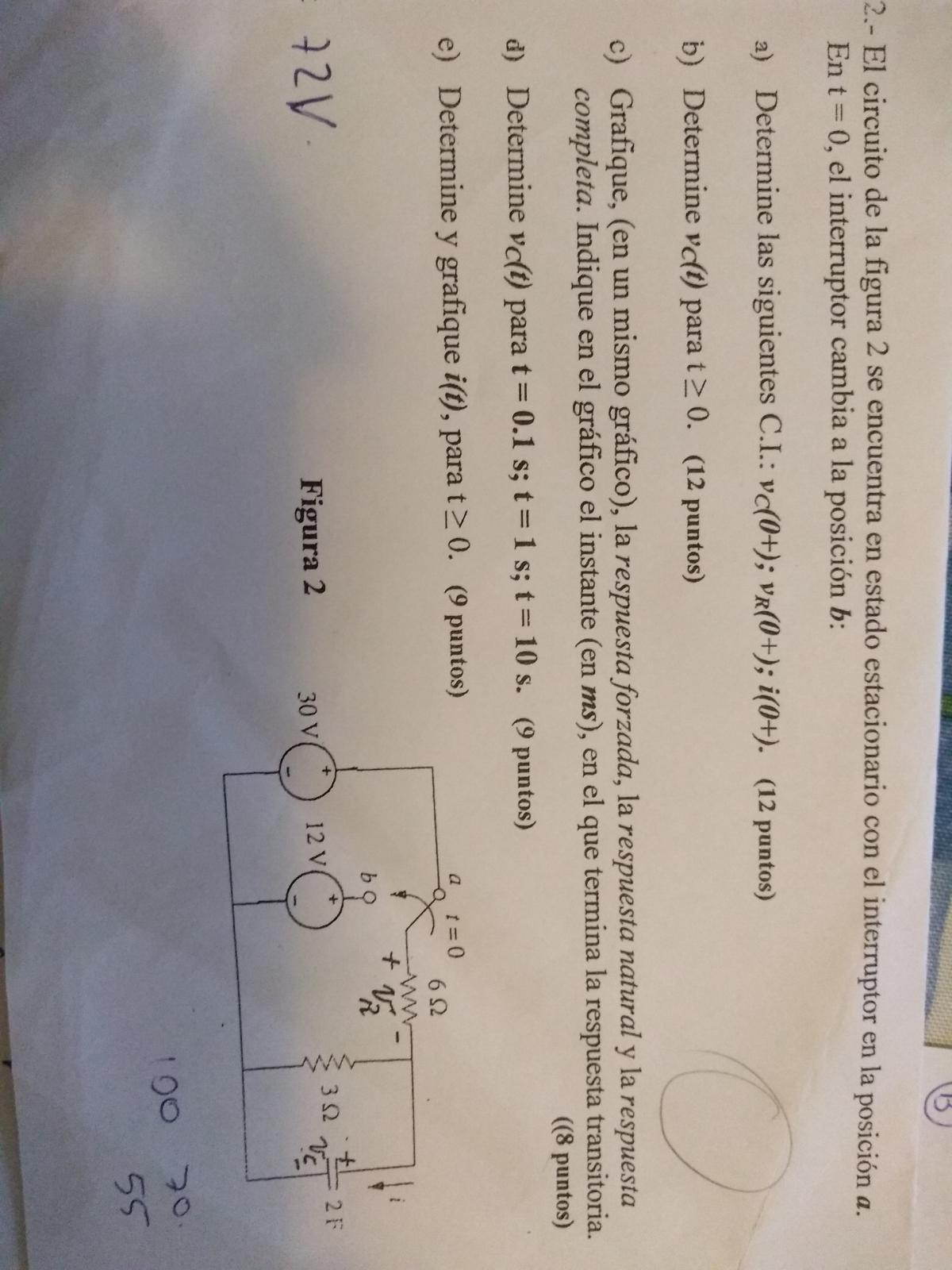

el 23/1/19Buenas tardes!
Tengo una duda con respecto a circuitos transitorios.
Exactamente con el apartado E)
Que dice determinar y graficar i(t) para t>0.
Help me pls
JorgeGT
el 23/1/19Hola Brayan,
como ya te explique una vez que conocemos las condiciones iniciales, para clacular le evolucion en el tiempo tenemos que plantear en el circuito, una vez que se ha movido el conmutador, las ecuaciones de corriente y tensiones y obtendremos una ecuacion diferencial a resolver. Esa ecuacion sera lineal y homogenea. A su solucion homogenea se le llama tambien solucion natural y a la solucion particular la solucion forzada.

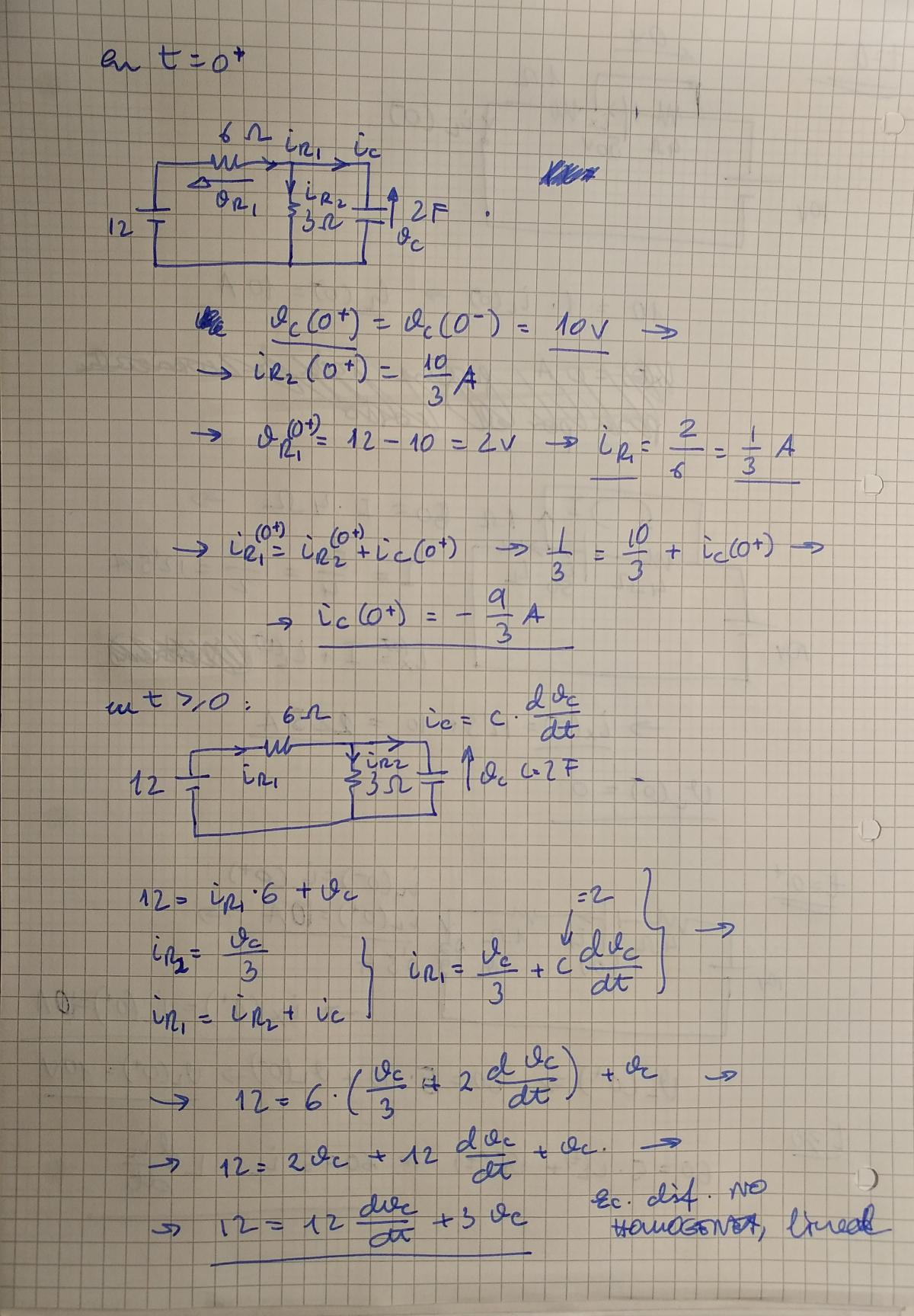

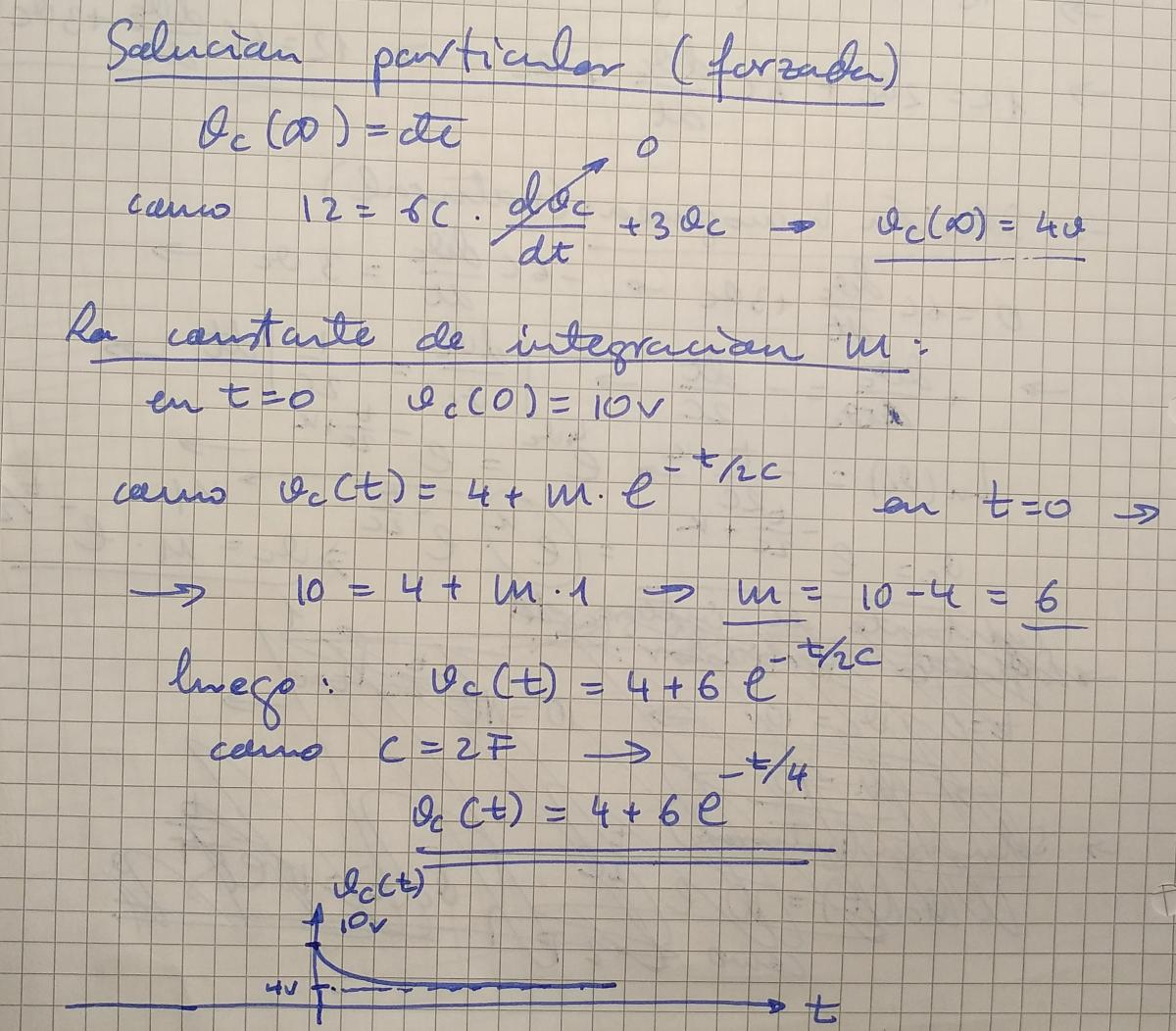

Te pego los calculos, pero espero que la proxima vez muestres lo que has hecho. Un saludo.
-
Bruno

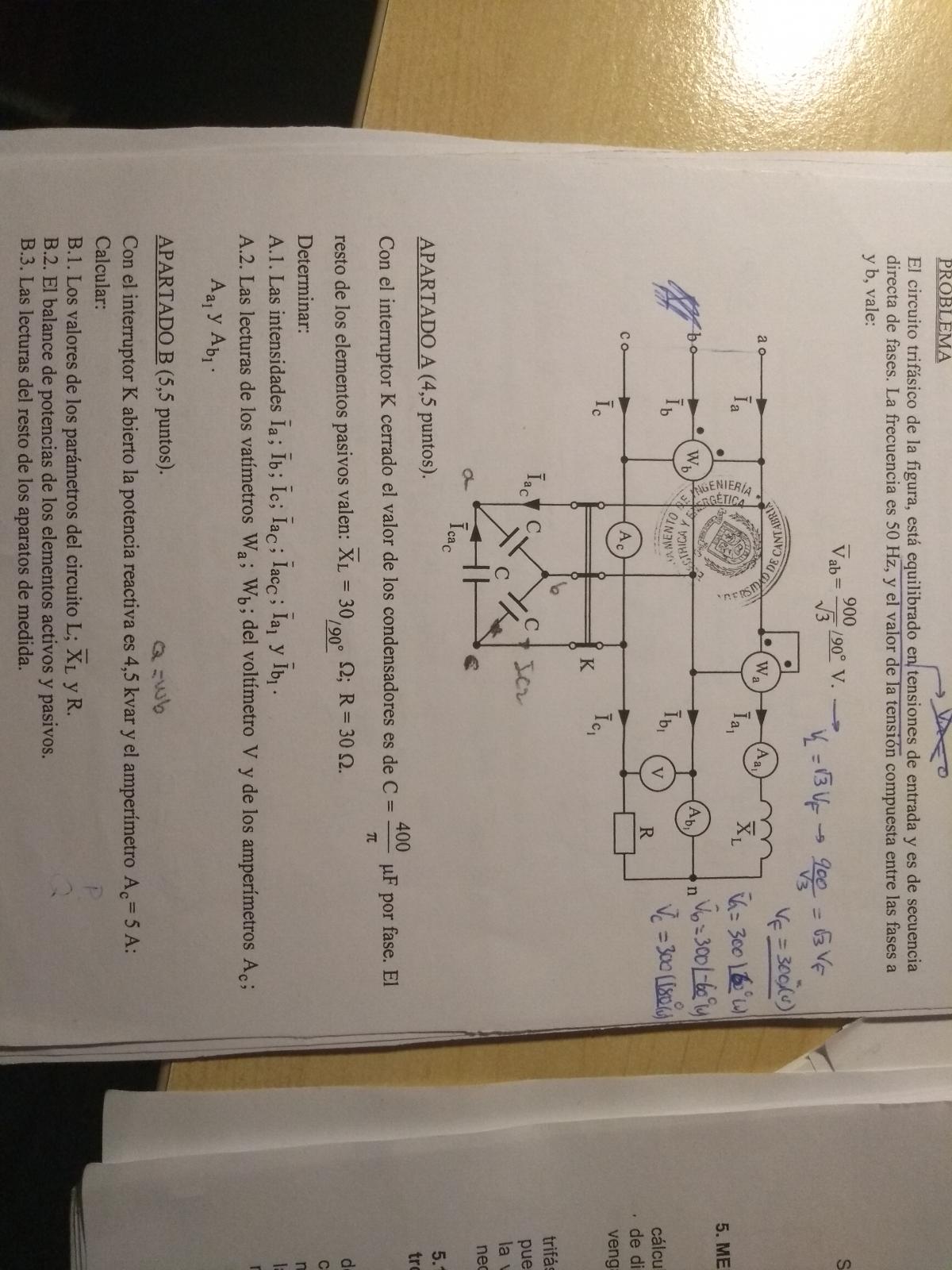

el 20/1/19Buenos días, ¿alguien podría ayudarme con el apartado "B"? Estoy atascado y no sé cómo calcular los parámetros del circuito.
Muchas gracias de antemano.
JorgeGT
el 22/1/19Bruno:
Como sabes no respondemos a cuestiones de nivel universitario en general, aunque a veces hacemos excepciones, espero lo entiendas ....
He analizado el enunciado del apratado B y no me queda claro los parametro a calcular del circuito L, porque en el apartado A los da ...
Suponiendo que hay que calcular XL y R a partir de los datos de la potencia reactiva y de la corriente Ac y dado que si conocemos la tension compuesta Uab, Ubc y Uca (porque dicen que el sistema es equilibrado de tensiones y es de secuancia directa), como la carga que queda al quitar el triangulo de condensadores, al abrir el interruptor K, es una carga en estrella (donde Zb es cero), yo lo que haria seria calcular las Z eq en triangulo de la estrella y ahora calcularia las corrientes en cada carga: Iab, Ibc e Ica( esta es cero al ser Zca infinito al ser Zb=0).
Bueno, espero haberte ayudado algo ....
Nos vemos.
La Potencia en cada fase seria el producto vetorial de cada tencion de fase por cada corriente de fase y de ahi sumandolas, igualar a la potencia reactiva
-
mari angeles marquez

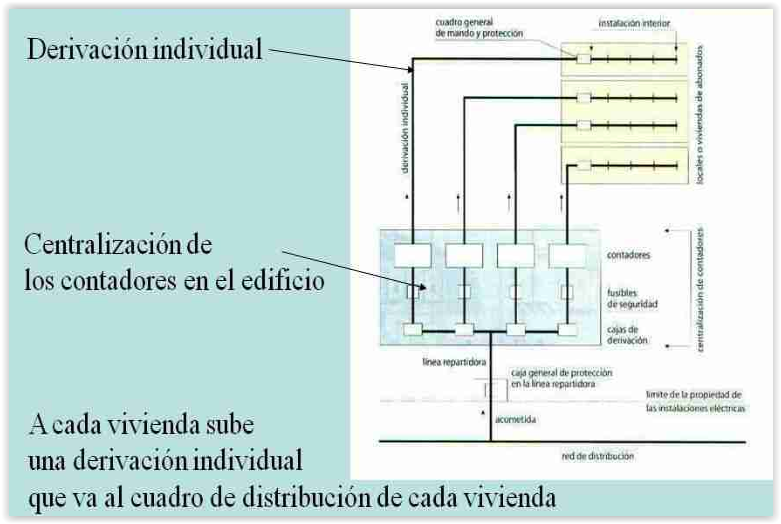

el 18/1/19Nombra cada una de las partes y explica su funcion, de la RED QUE VA DESDE EL CENTRO DE TRANSFORMACION HASTA EL INTERIOR DE LA VIVIENDA
HAZ UN DIBUJO
GRACIAS ANTICIPADAS SI NO FUERA POR VUESTRA AYUDA
JorgeGT
el 18/1/19

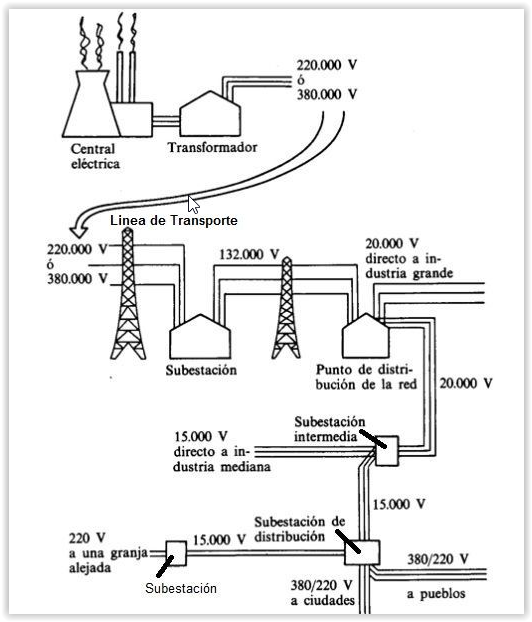

La red se divide en tres partes:
- Generacion: Donde se produce la enegia electrica (hay distintos tipos de
centrales: Termicas (se genera calor mediante combustion que es convertido en
movimiento y este en electricidad), Nucleares (aqui el calor se obtiene por la
fision del nucleo de un atomo al impactar un neutron, generalmente uranio,
torio o plutonio, produciendo una reaccion en cadena), hidroelectricas (aqui la
energia del movimiento de caida del agua se conviente en energia electrica),
Fotovoltaicas (la energia de los fotones del sol producen el movimiento de
electrones en las celulas solares y asi se obtiene energia electrica),
termosolares (la luz solar de concentra en un punto generando calor y este se
convertira despues en electricidad)
- Transporte (parte de la red que lleva la energia generada hacia los puntos
donde se va a consumir). Este transporte se hace a alta tension ( 400.000 v a
100.000 v)
- Distribucion (parte final de la red antes de llegar a los nucleos donde se
consumira). A tensiones de unos 20.000 v
Como puede que en breve preguntes el porqué del transporte de energia
electrica en alta tension, te respondo: La energia es: E=P*t, siendo P la
potencia. Como P=V*I, ¿que pasa si V es muy grande para lograr una misma P?
Correcto, I es muy pequeña. ¿porque es importante que I sea pequeña? Porque el
conductor por el que transita I tiene una seccion (el area si lo cortamos) que
debe ser proporcional a esa I. Por tanto a menor I, menor seccion del conductor
y por tanto muchos menos € por kilometro de cable (ten en cuenta que hablamos
de miles de km de cables). ¿Entendido?
Nos vemos!!!!
-
Mariángeles Márquez
el 17/1/19 -
Brayan Salazar

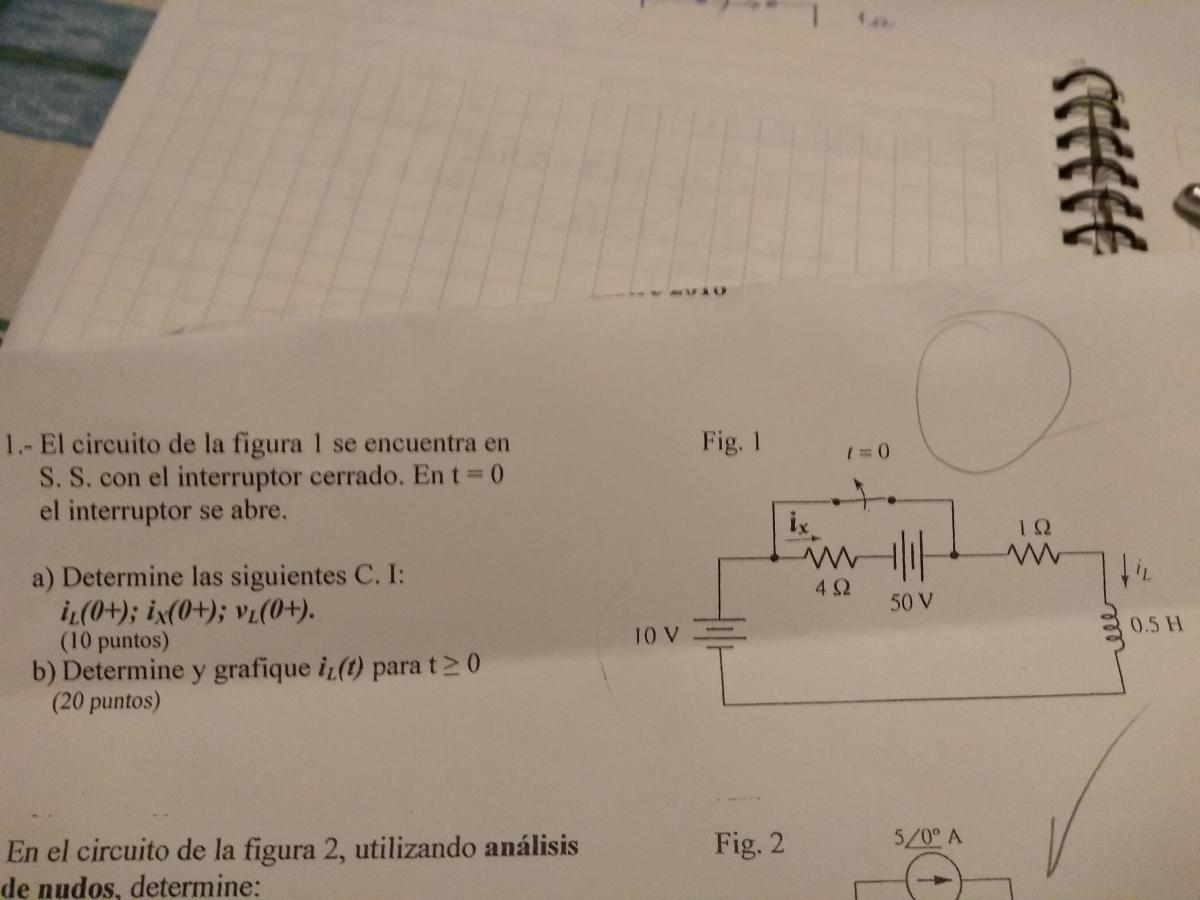

el 17/1/19Hola a todos , necesito algún buen samaritano que me ayude con estos ejercicios, en la imagen 1, me piden las condiciones iniciales, (no sé cómo sacarlas) en cuanto a determinar el iL(t) no tengo problemas .
En el ejercicio 2
Misma pregunta, me interpretar como sacar las condiciones iniciales .
JorgeGT
el 17/1/19Hola Brayan!
Lo importante en este tipo de circuitos con elementos reactivos (condensadores y bobinas) y fuentes de alimentacion en continua y que estan en regimen permanente (llevan mucho tiempo en un estado) y se produce un cambio de estado, es tener en cuenta que:
- Un condensador se comportara conmo un cto ABIERTO (no pasa corriente continua por el ), lo puedes entender viendo la primera linea de mi explicacion en la foto
- Una bobina como un CORTOCIRCUITO (no cae tension en ella, por que v(t)=L d i(t)/dt y si i(t)= cte su derivada sera cero)
Sustituyendo un cto abto o un cortocircuito en esos elementos tendremos el cto equivalente en regimen permanente (antes de la conmutacion) y podremos calcular las condiciones iniciales (en el instante t=0)

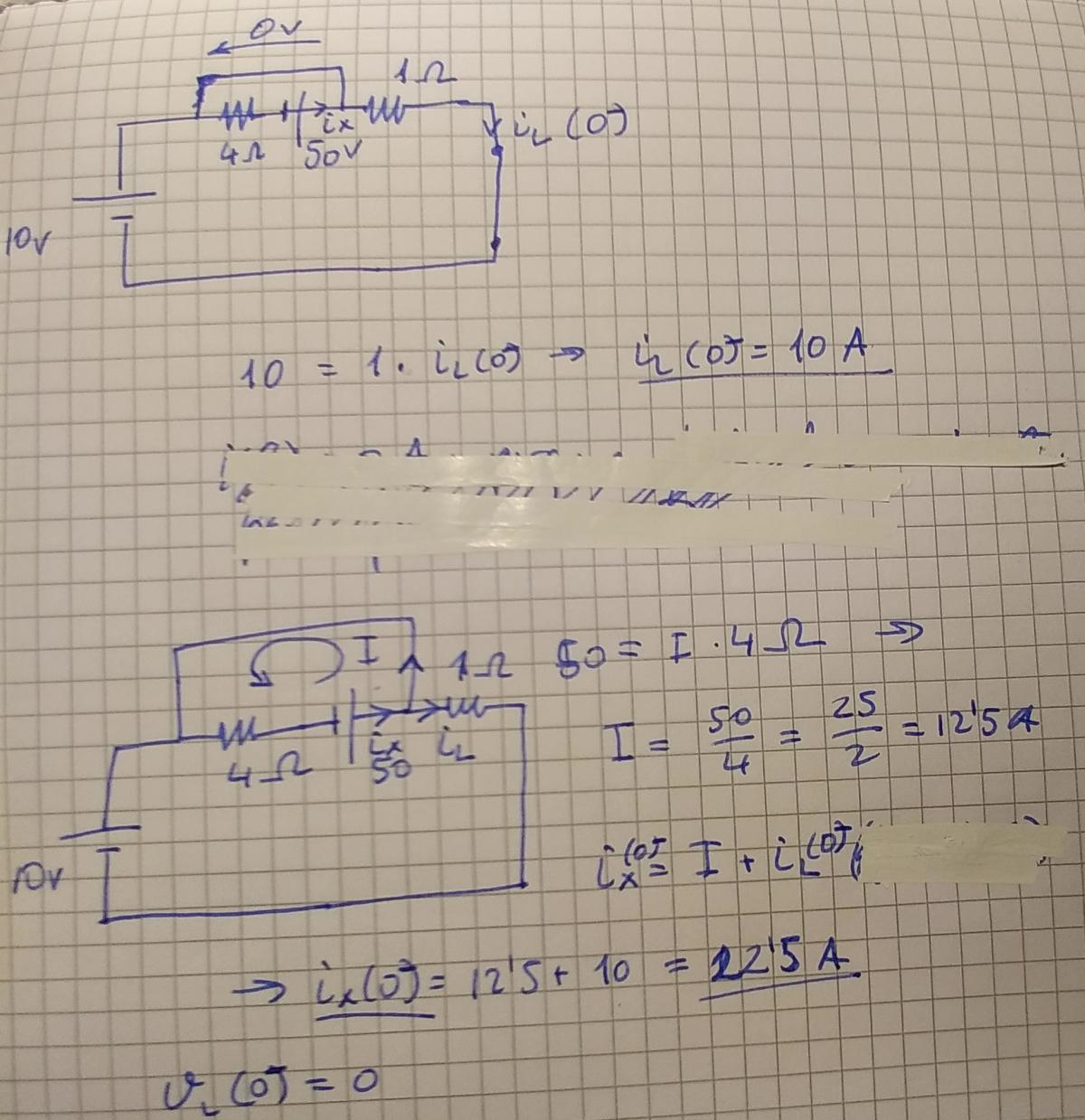

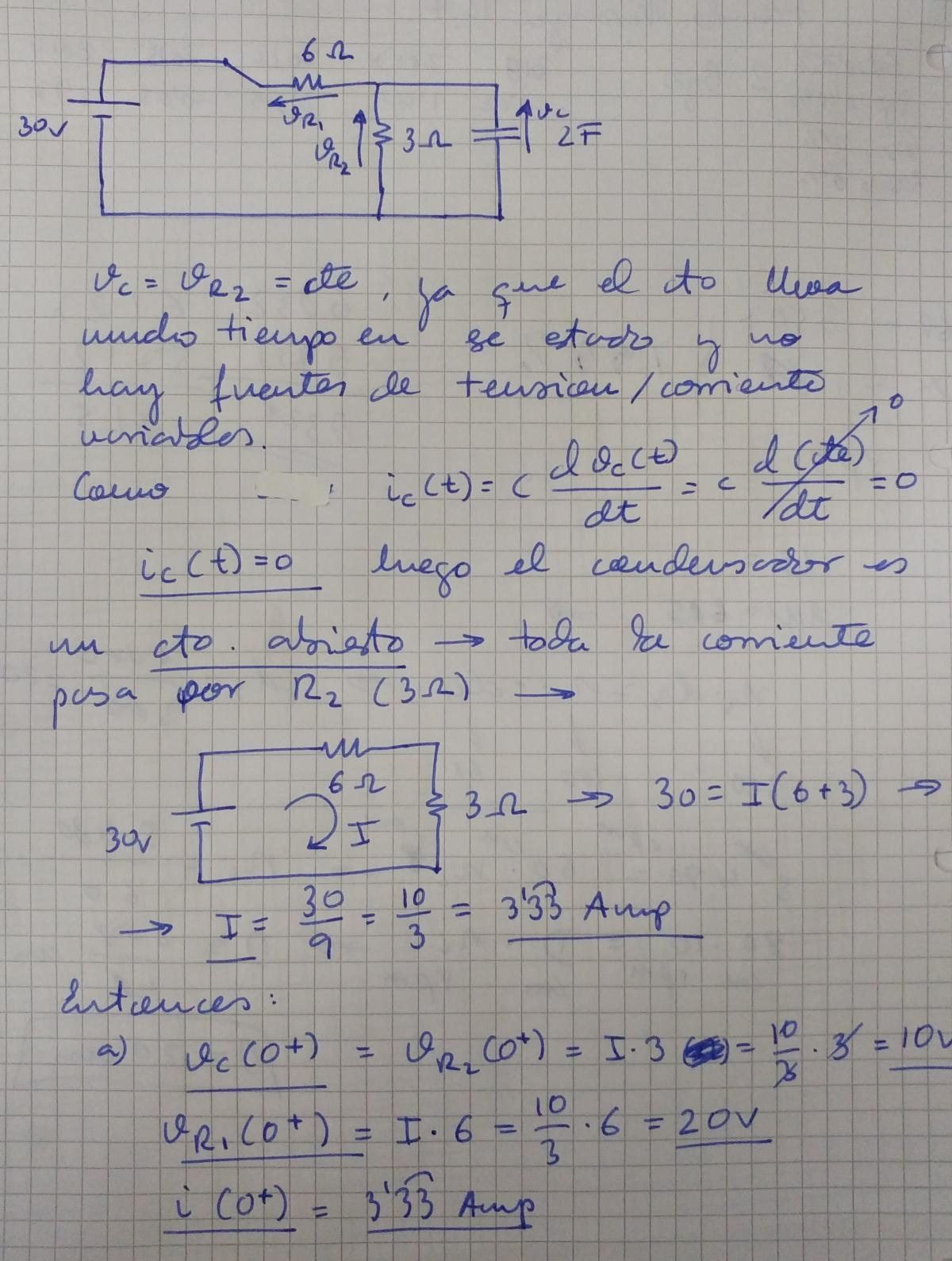

Entendido todo esto el resto es facil. Te lo pego.
Nos vemos!!!!!
Brayan Salazar
el 17/1/19
JorgeGT
el 18/1/19 -
Sr.M

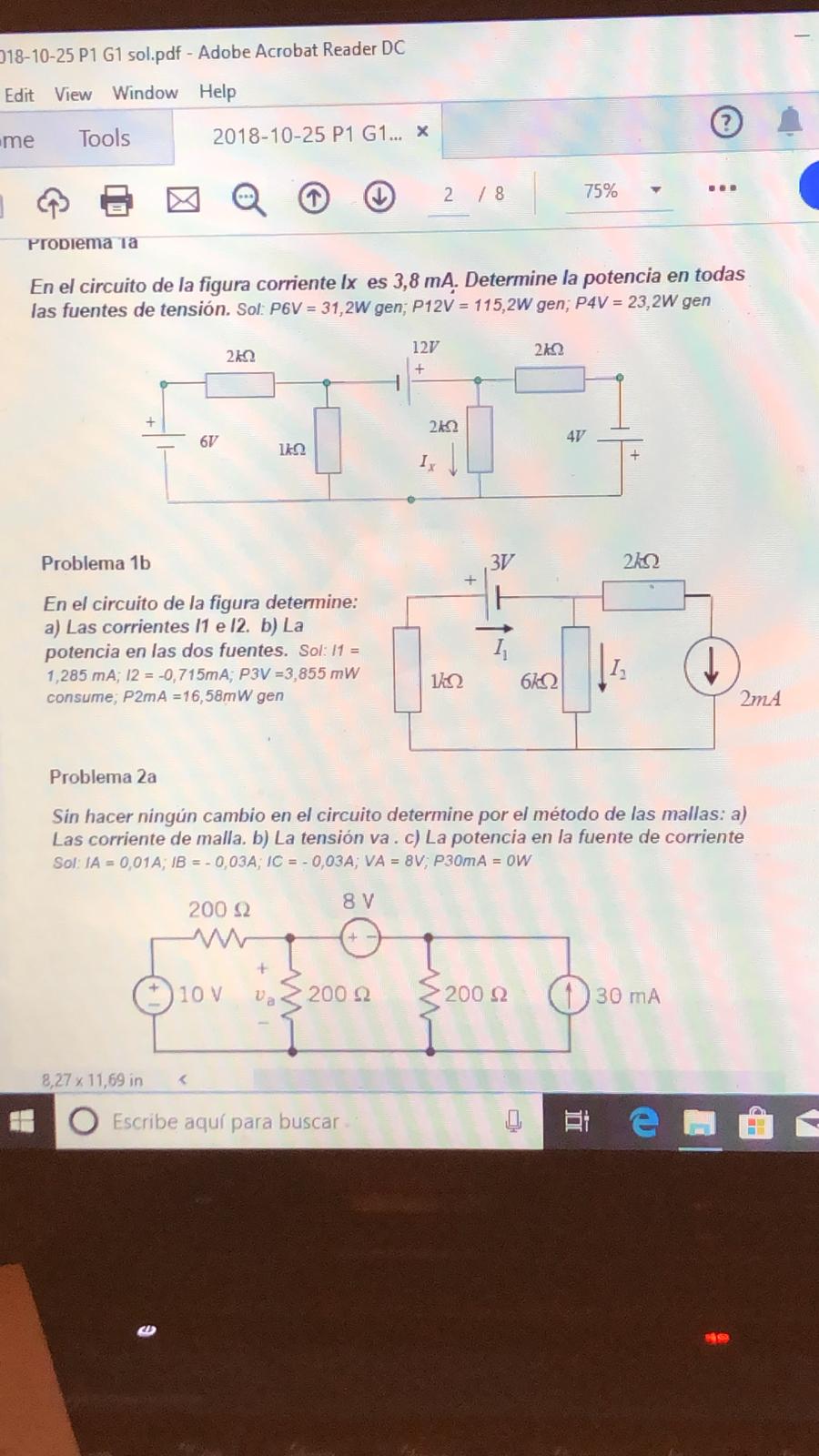

el 15/1/19Hola, alguien me podría ayudar con el 2 a) por favor ?? Gracias de antemano.
JorgeGT
el 16/1/19Hola!!!!!
Lo mas importante de este tipo de problemas es el planteamiento de las corrientes y las tensiones en cada malla. Yo siempre marco las corrientes de malla hacia la derecha y las tensiones de los generadores, si van a favor de esa corriente, positivas y si van al contrario de la corriente marcada, negativas.

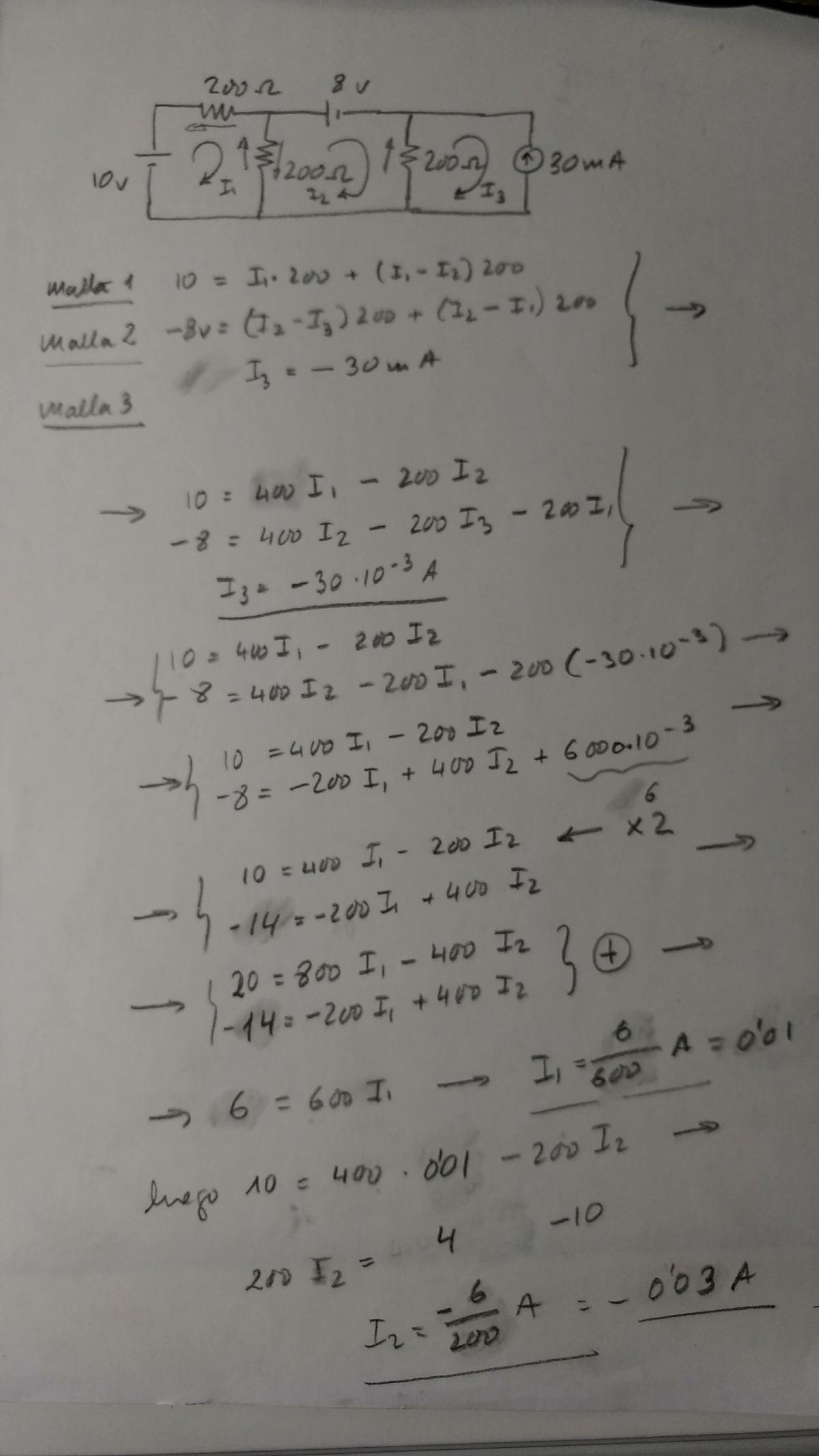

Una vez dicho esto te pego la solucion a las corrientes de mallas:
Y el resto del problema es muy sencillo:
Espero ver tus calculos el proximo dia. Si no os enfrentais al problema no aprendeis!!!!
Nos vemos!!!
-
Skaiacraft
el 15/1/19

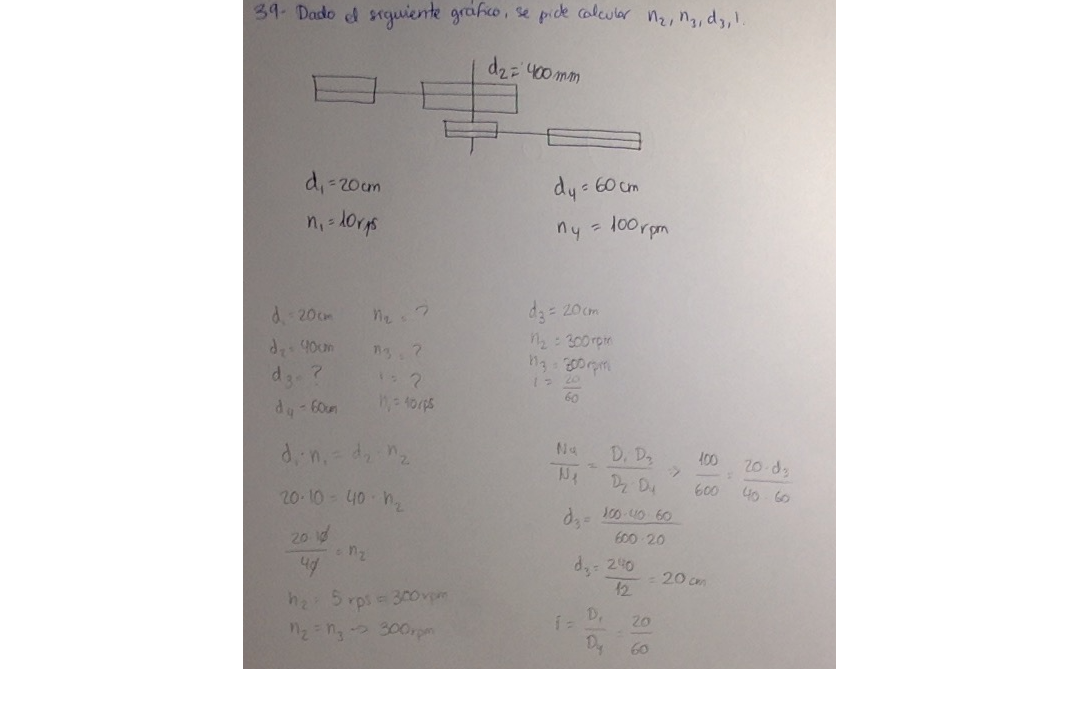

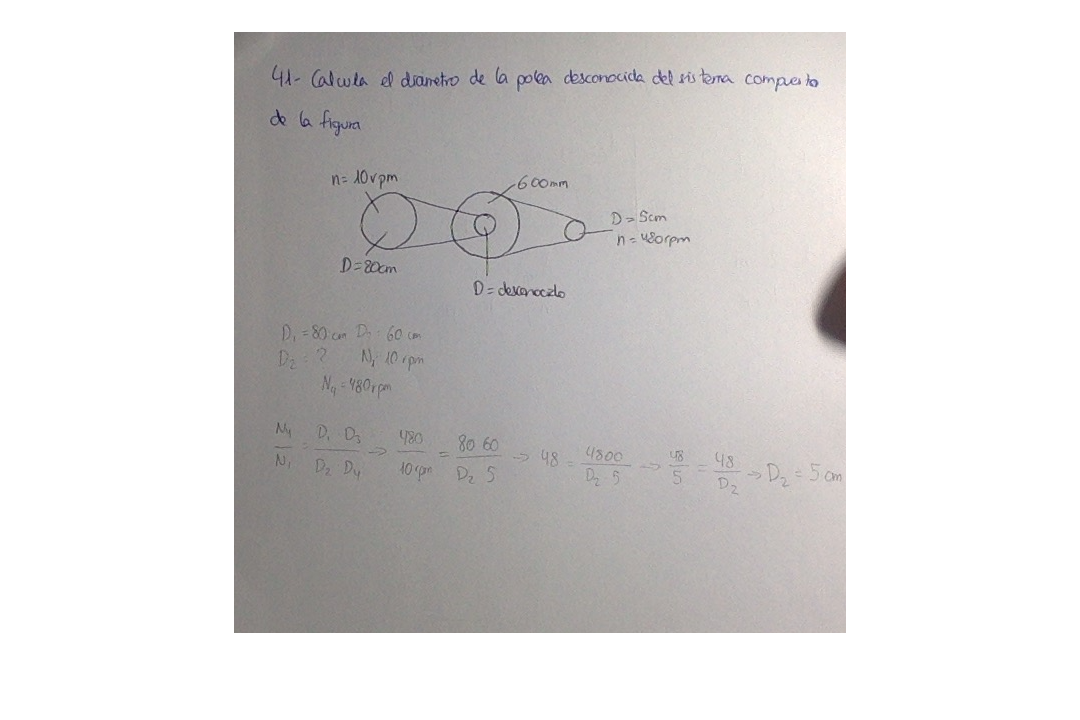

¿Alguien puede corroborar estos ejercicios, por favor? Gracias de antemano <3
JorgeGT
el 15/1/19El 39 esta perfecto, aplausos!!!!
En el 41 creo que te has equivocado.
Mira las relaciones son:
empezando por la rueda de la polea de la derecha: 5(cm)*480 (rpm) = 60 (cm)* n (rpm) -> siendo n la velocidad de giro de las dos poleas centrales que estan unidas.
luego n= 5*480/60 = 40 rpm
desde la izquierda: 80(cm)*10 (rpm) =D (cm)* n (rpm) -> siendo D el diametro de la rueda pequeña central
luego D= 80*10/40= 20 cm
De acuerdo?
Skaiacraft
el 15/1/19He estado 20 minutos intentando entender, pero han merecido la pena. ¡Gracias por su respuesta! PD: Quiero hacerle saber que gracias a usted saqué un 9/10 en la nota final de tecnología, porque en 2 exámenes en los que saqué un 4, los recuperé con 9,75 y 10. Gracias por vuestro apoyo (otra vez), unicoos!
-
Skaiacraft
el 14/1/19unicoos, tengo una duda:
10rps son 600rpm?? es que no sale así por factores de conversión, aunque por lógica sí sería ese el resultado. Ayuda!
Antonio
el 15/1/19Hola. Sí, 10rps son 600rpm, de hecho con factores de conversión se puede comprobar que es cierto.
Revolución es lo mismo que vuelta. Por tanto, 10 rps es lo mismo que 10 vueltas por segundo, por tanto en 60 segundos (1 minuto), el número de vueltas será 60 veces más, es decir, 600 vueltas por minuto o 600 rpm.

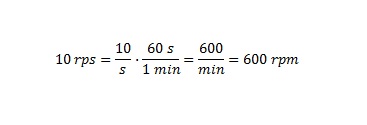

Te adjunto una imagen con el factor de conversión. Espero que te ayude, un saludo.
