Skaiacraft
el 6/12/18

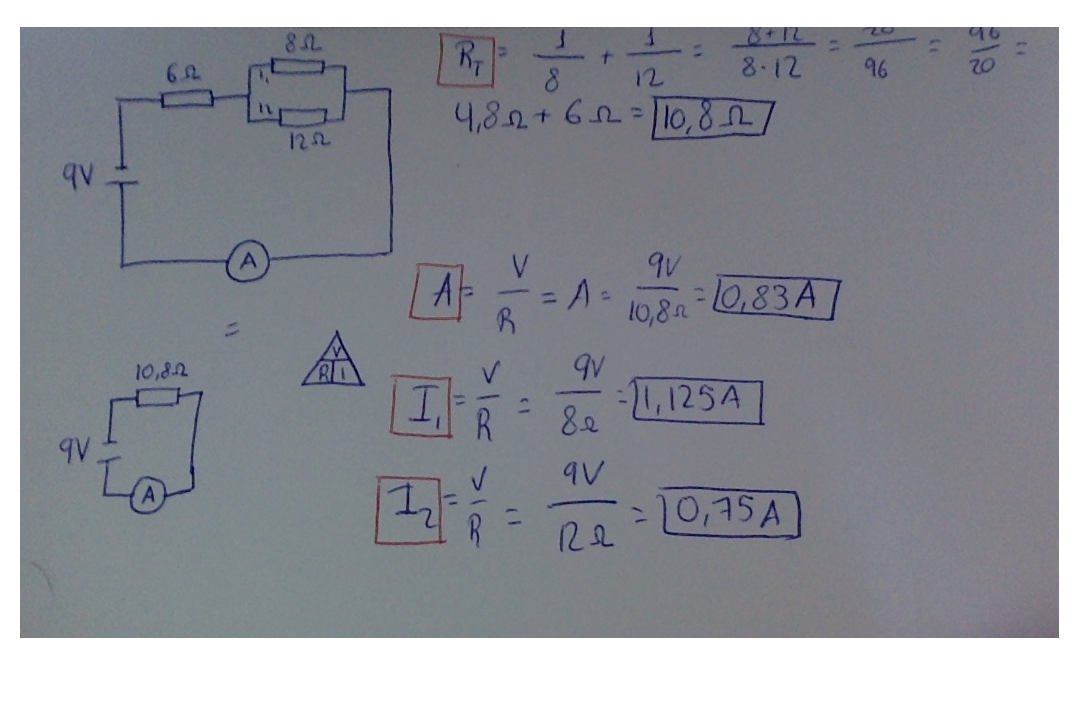

Estaría bien? Es un ejercicio que me he inventado. Saludos!Facundo Soria
el 6/12/18
JorgeGT
el 7/12/18Hola buenos dias, has cometido varios errores:

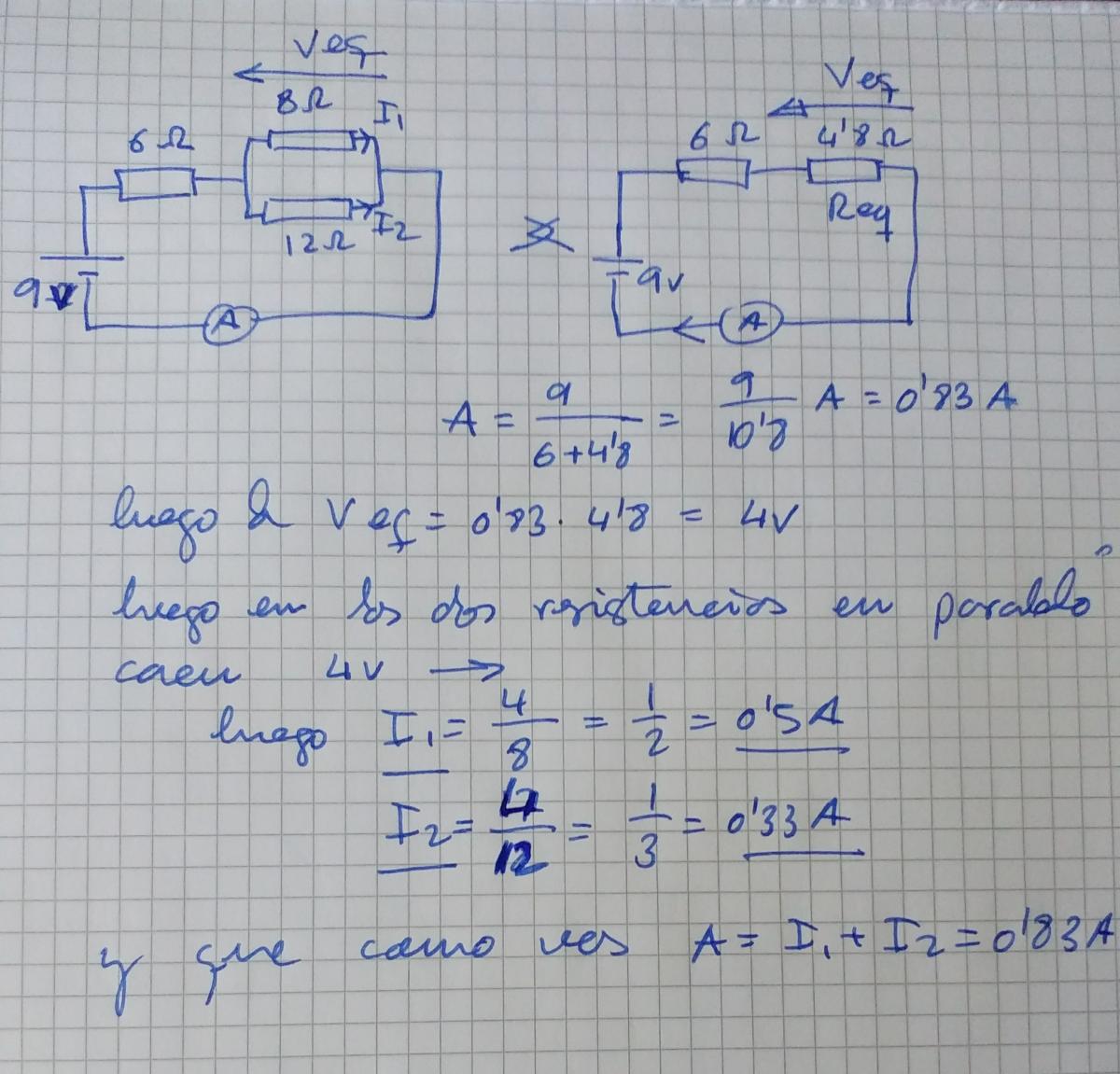

- Ten mucho cuidado al calcular la resistencia equivalente en paralelo: 1/Req= 1/R1 +1/R2 luego 1/Req =(R1+R2) /(R1*R2) y por tanto Req =(R1*R2)/(R1+R2)
Si te fijas , tu has escrito Rt=1/R1 +1/R2 y esto es incorrecto, lo que ocurre es que luego lo has "arreglado" dandole la vuelta 20/96 = 96/20, y esta igualdad es evidentemente falsa porque si divides ambas cifras se ve que no son iguales.
Por tanto Req = 4,8 Ω.
Mas los 6Ω en serie la resistencia equivalente son los 10,8 Ω que te han salido. Pero es importante que veas los errores cometidos!!!!!
Las corrientes I1 e I2 estan mal calculadas!!!!!! Porque? Porque para aplicar Ohm tienes que ver CUANTOS VOLTIOS CAEN EN LA RESSITENCIA EQUIVALENTE PARALELO, es decir los voltios que caen en los 4,8Ω -> Te lo hago a mano para que lo veas ...
Espero que te haya ayudado.
Si tienes mas dudas ......
-
Skaiacraft
el 6/12/18Hola de nuevo, unicoos! Suspendí la unidad de la electricidad, y nunca me había pasado eso. Ahora me lo estoy tomando como un reto, y por ende necesito vuestra ayuda. ¿Alguien se inventaría un enunciado de un presupuesto para hacerlo con IVA y tal, y otro ejercicio de Ley de OHM, resistencias totales en circuitos en serie y paralelos? Sé que pido mucho, pero es necesario si quiero llevar a cabo esta difícil tarea. Gracias a todos! <3
JorgeGT
el 6/12/18No se si te entiendo bien, por un lado tienes que hacer un presupuesto sobre algo, una instalacion o algo asi? y por otro quieres inventarte un problema de resistencias en serie y paralelo para calcular el cto equivalente aplicando Thevenin o Norton? Es esto?
Si es asi para el presupusto imagina que tienes que cambiar la instalacion electrica de tu casa, cuadro de energia, enchufes , cables. Cuenta todo lo que tienes instalado, y calcula luego los metros de cable que necesitas (distancia dede los enchufes a las cajas de distribucion y de estas al cuadro principal) y piensa que los cables son tres tiradas contando con la tierra. Luego busca en la web el precio unitario aproximado de cada uno de esos elementos. Anota todo multiplica y suma y tendras el precio de los materiales. Estima ahora lo que costara, en horas de tiempo, hacer todo esto. Busca el la web cuanto cuesta la hora de electricista y multiplica. Este capitulo es la mano de obra que sumado a los materiales es el monto total de tu proyecto. El valor definitivo lo tendras que multiplicar por el IVA vigente, que para estos trabajos es el 21% y sumado a los anteriores te dara el coste a facturar finalmente.
Respeto al circuito imagina uno sencillo un generador de tension aon dos resistencias en serie y a la segunda le conectas otra en paralelo u otras dos enserie, dale valores y resuleve circuito, si quieres calculando la resistencia paralelo equivalente y luego la serie equivalente y ya esta.
Espero haberte ayudado. Nos vemos!!!!!
-
Carlos
el 4/12/18Hola unicos, estoy pensando lo de hacerme pro, estoy estudiando mantenimiento electrónico quería saber si tenéis sobre esta materia en lo que se refiere a electrónica digital???
JorgeGT
el 6/12/18Hola Carlos:
Solo puedo referirte lo que se indica en la home-page de unicoos, https://www.unicoos.com/, ahi es donde se te muestran las ventajas de ser Pro.
Espero que te sirva. Nos vemos!!!!
-
Lucía
el 27/11/18Hola unicoos! Me puedes ayudar? Cual es la formula de los polipastos? Hay algún vídeo donde lo explique?
Muchas gracias
Raúl RC
el 28/11/18
JorgeGT
el 28/11/18Lucia:
Aun no tenemos aqui ningun video pero seguro que pronto.

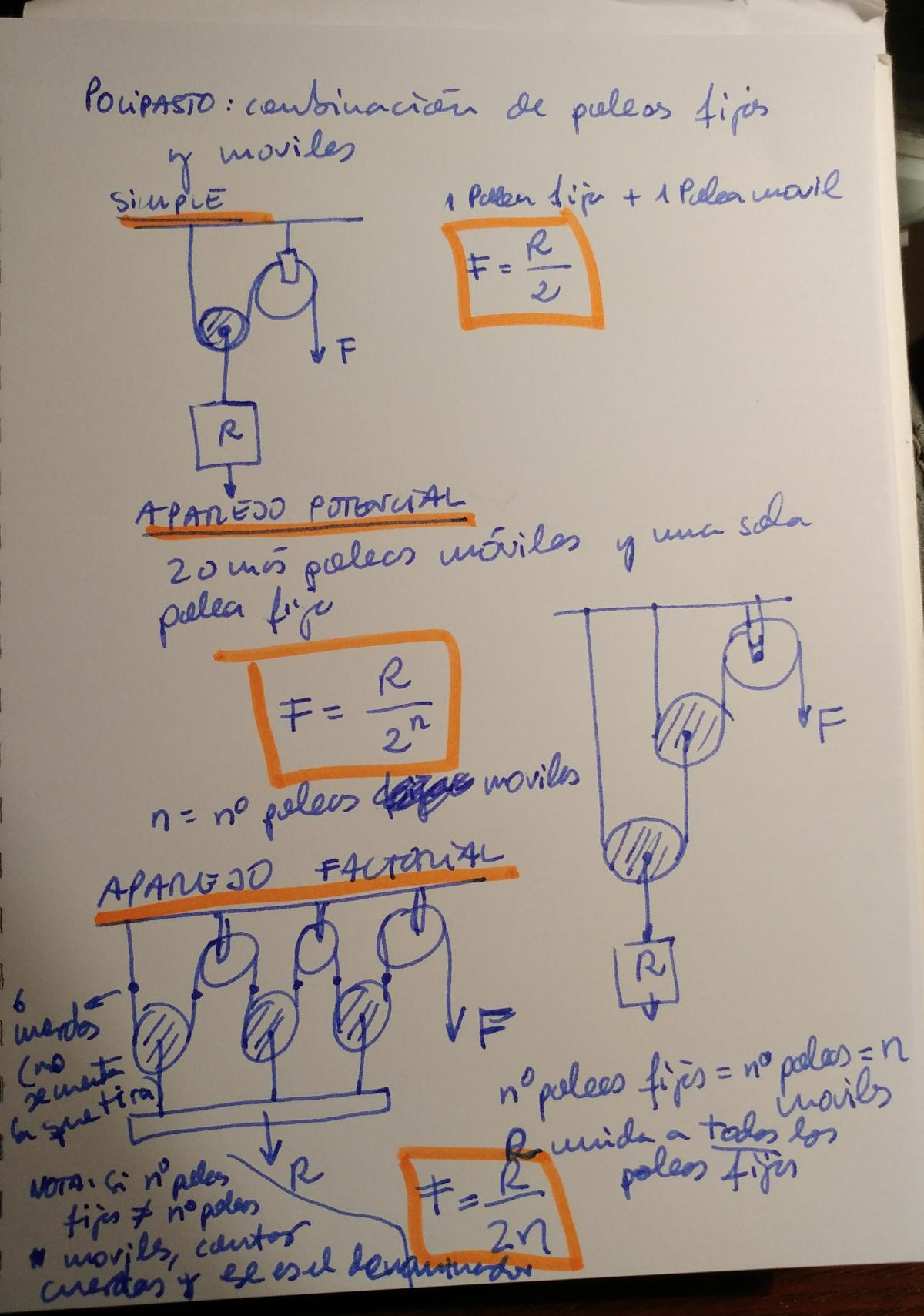

Entre tanto te pongo unas notas mias sobre polipastos:
Espero te ayude.
Si quieres ver algun video basico pueder ir a https://www.youtube.com/watch?v=NayRdsG9UTM
Nos vemos!!!!
-
MIGUEL HERMES
el 26/11/18Hola unicoos!

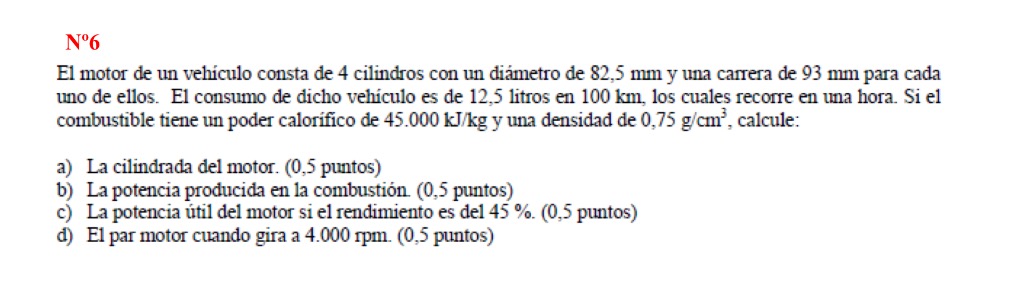

Necesito una ayudita con este ejercicio de balances de energía:
JorgeGT
el 27/11/18Miguel:
Lo ideal es que envieis vuestros caculos y asi podremos ver donde estais equivocados. Ademas enfrentandose a las dificultades del problema es donde se aprende.
El problema te lo adjunto abajo.

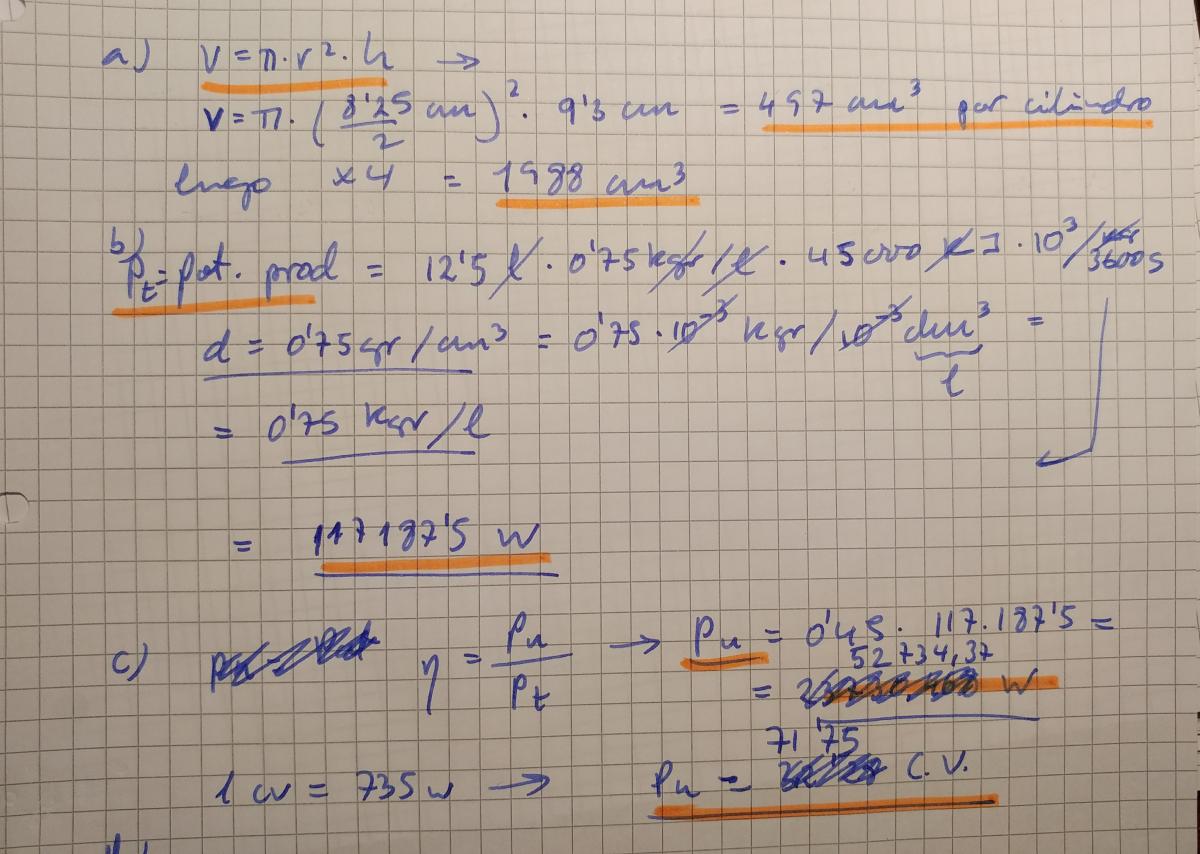

El apartado a) es un simple calculo de geometria, volumen del cilindro.
el b) se trata de operar con los datos que dan, pero cuidando las unidades
el c) conocido el rendimiento es facil ...

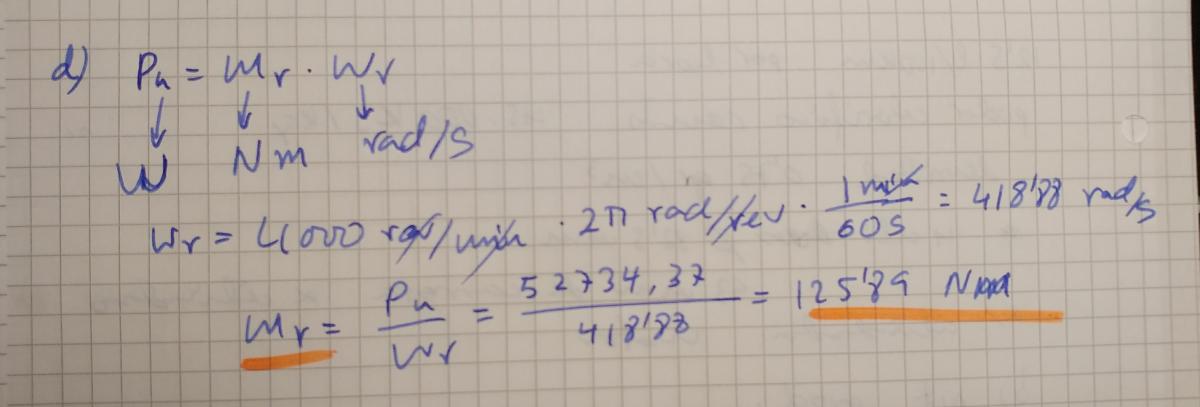

y el d) vuelta a tener cuidado con la unidades y conocer la relacion Pt= Mr*ωr (potencia total, par del motor, velocidad angular)
Te pongo las imagenes y espero lo veas bien ... y el proximo dia con tus calculos!!! Nos vemos!!!
-
Alejandro Bernabéu Sigüenza
el 25/11/18Acabo de comprar una suscripción de un año por 14'40 euros. El cobro del dinero se ha efectuado, sin embargo mi cuenta sigue siendo gratuita y no puedo acceder al contenido premium. Alguien sabe que ha podido pasar o le ha ocurrido algo similar? Se agradece cualquier información.
JorgeGT
el 26/11/18 -
zaraki26

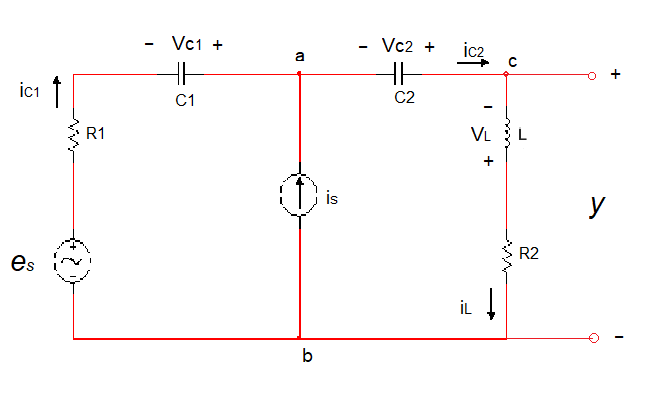

el 25/11/18Buenas, necesito ayuda con este circuito de espacio estado si alguien puede explicarme como hacerlo, de antemano gracias.
Considere el circuito electrónico mostrado en la figura. Determine el modelo espacio-estado si la salida “y “es el voltaje del inductor (L) y del resistor R2.
JorgeGT
el 25/11/18Buenas tardes Angel:
se trata de trabajar con impedancias, asi que toca trabajar con numeros complejos. No nos dicen nada sobre si Es y Is tienen algun desfase por lo que habria que pensar que son numeros reales.
El planteamiento es como cualquiera con mallas, y como no nos dan valores despejaremos y el resultado Vy sera una expresion de un numero imaginario. Mira el dibujo.
Espero te haya servido. No vemos.
JorgeGT
el 26/11/18Angel, he releido el problema y creo que me equivoque puesto que no toque el tema que se pedia de el modelado estado-espacio. Perdona, rectifico y te describo la solucion:
Primero buscamos llegar a

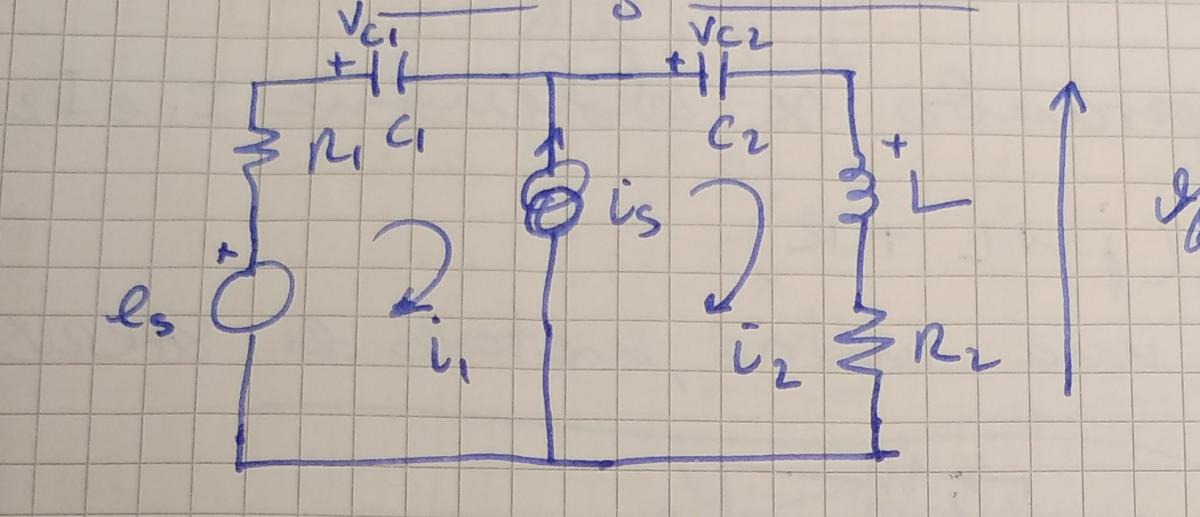

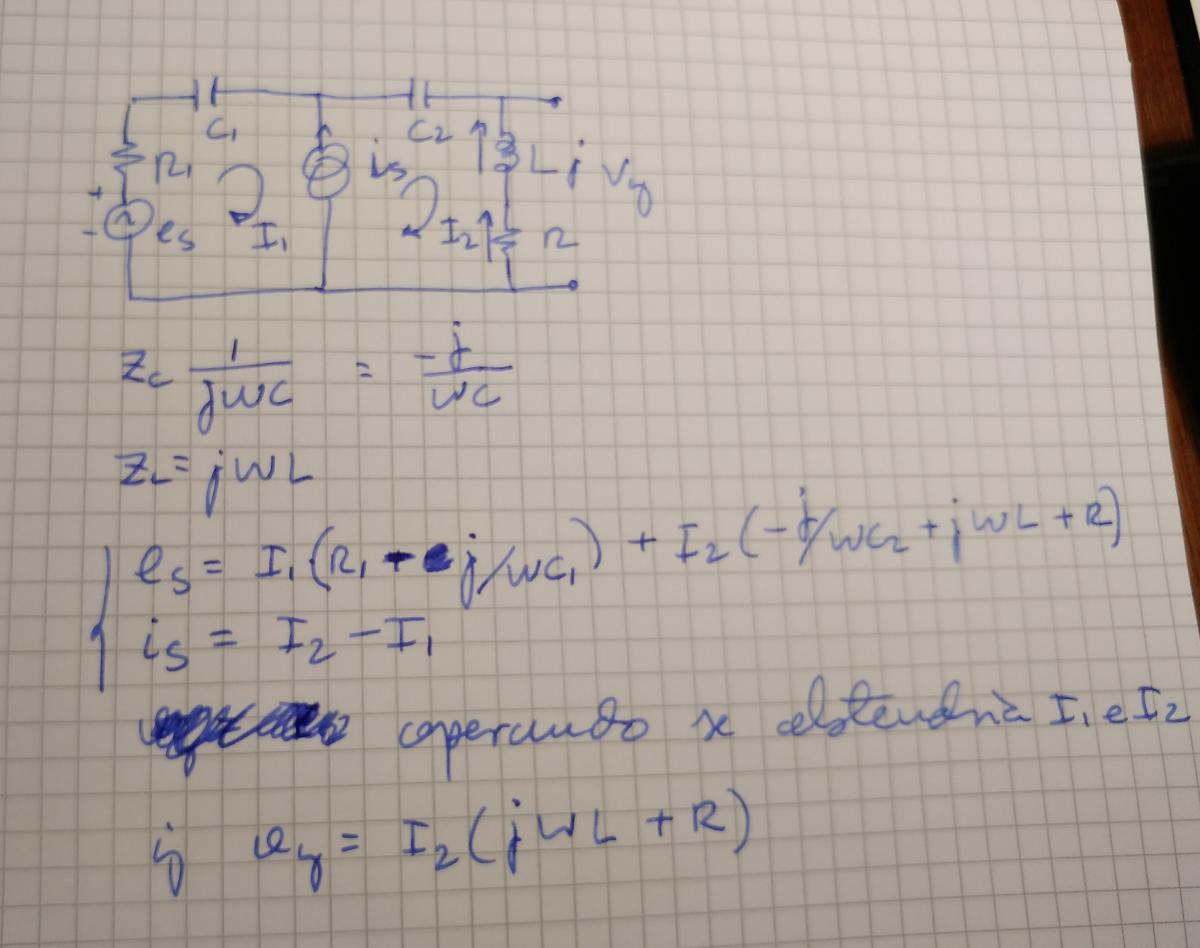

El circuito

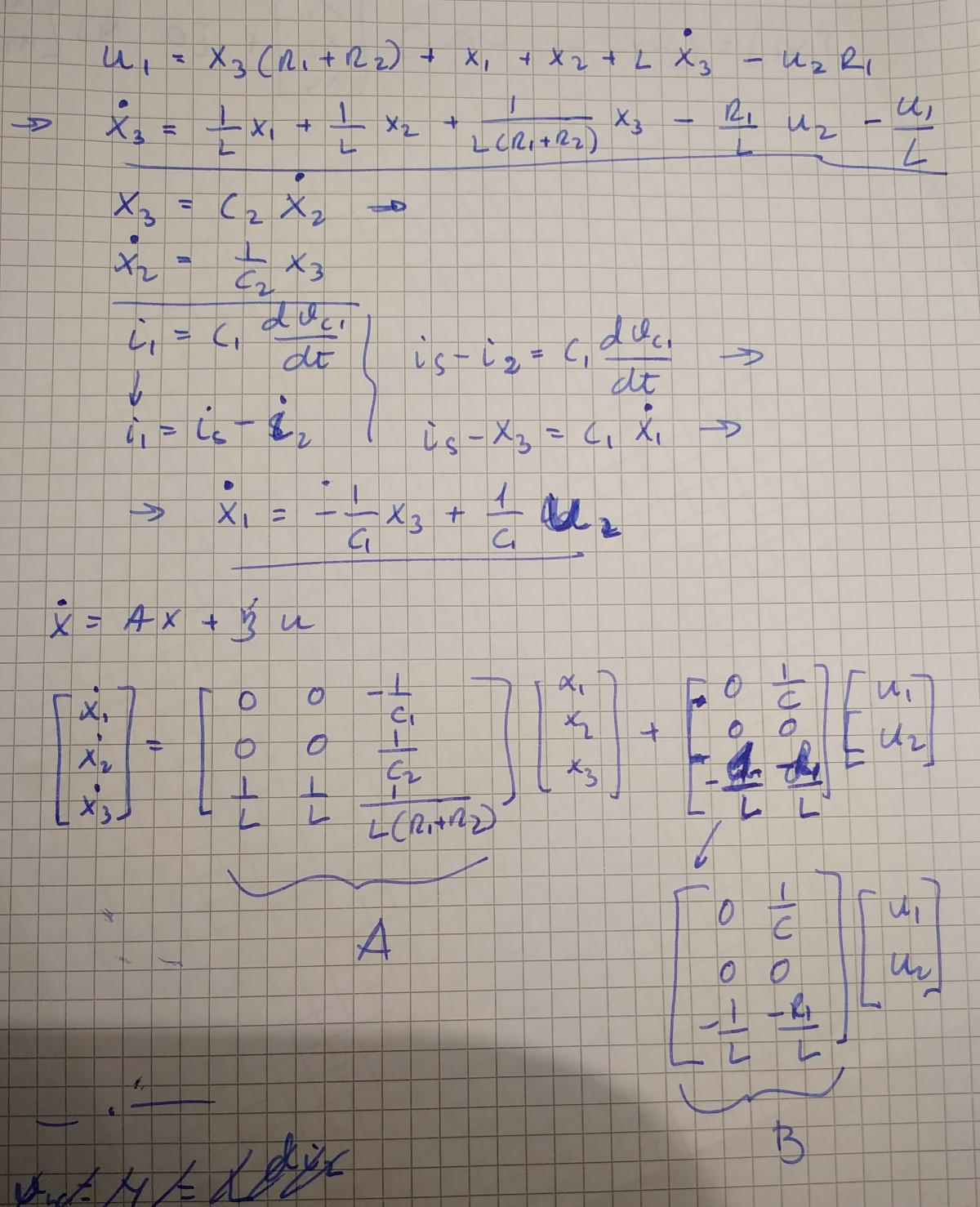

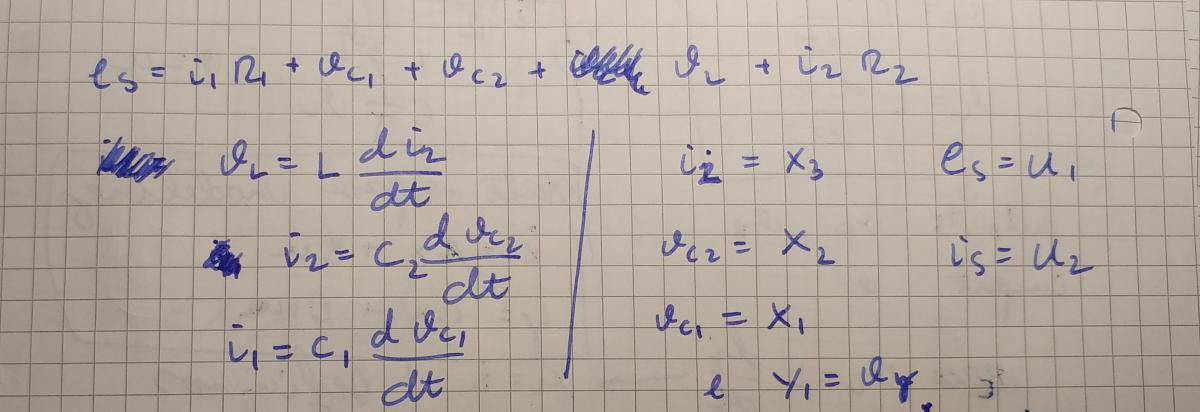

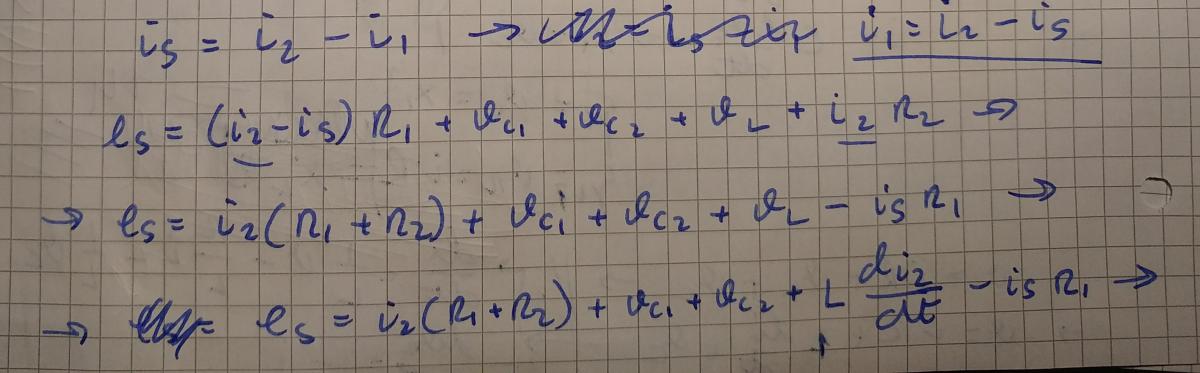

Las expresiones aplicando mallas y Kirchoff. Asigno tambien las variables de estado (que son tres al ser tres las impedancias variables con el tiempo)
Ahora opero:
y obtengo la primera parte:

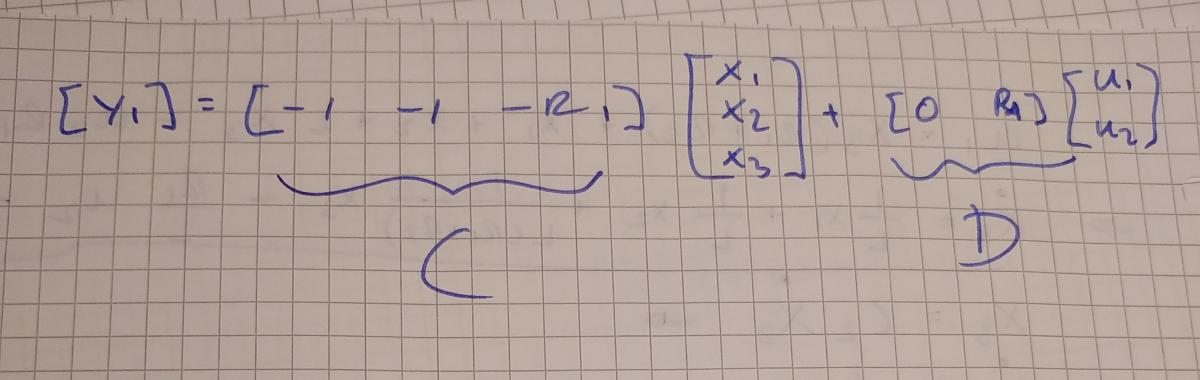

La funcion de salida:
Que queda expresada como:
Y ya esta, espero que ahora si te sirva.
Nos vemos!
zaraki26
el 27/11/18

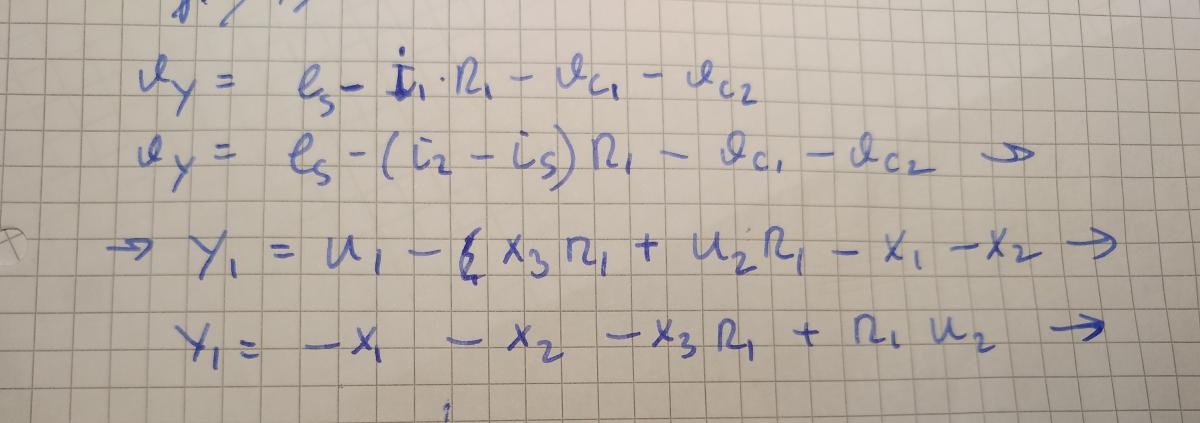

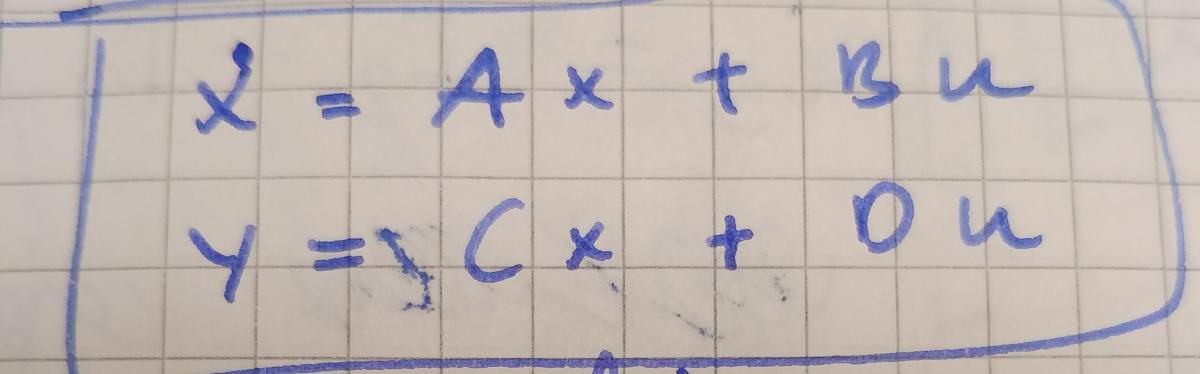

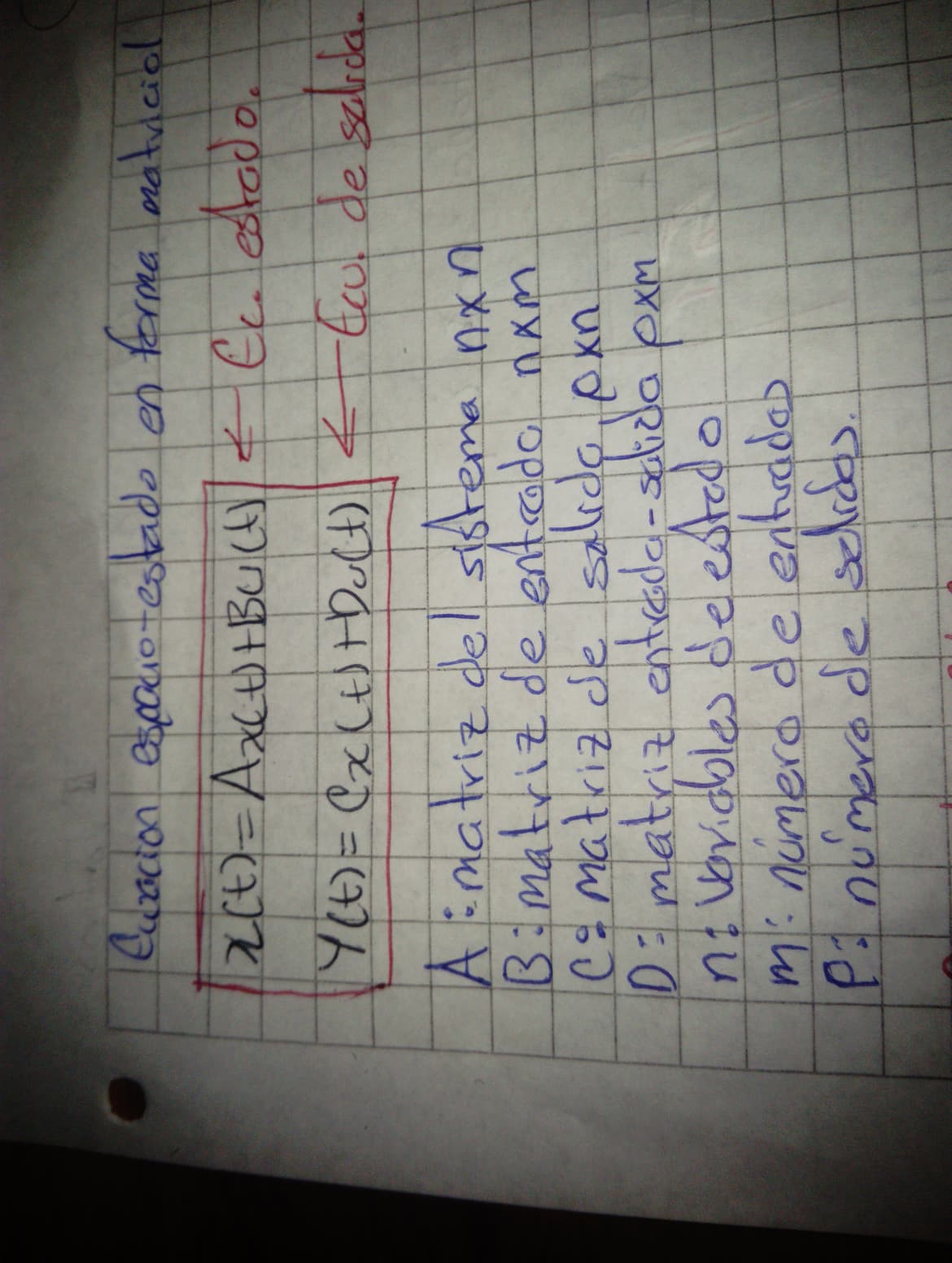

teniendo en cuenta esto la matriz de entrada seria de nxm, tenemos 2 entradas, 2 salidas y 3 variables de estado, mi duda es si la matriz que representas con "x" en este caso x(t), ¿seria una matriz de 3x2?, o como se considera la fuente de corriente is, al haber dos fuentes hay 2 entradas y las salidas serian VL y VR, o solo se toma como VY.
JorgeGT
el 27/11/18Si te fijas en la solucion que planteo el numero de variables de estado es 3, ya que son 3 las impedancias que van a comportarse de distinta manera con "t" y el numero de entradas "u" es 2 correspondiente a los dos generadores independientes (uno de tension y otro de corriente). Asi es como lo has entendido, no?
En cuanto a las salidas "y" yo he planteado una sola "vy" que la he expresado como la suma de la tension del generador menos las caidas de tension en los dos condensadores vc1 y vc2. No obstante tambien se podria haber planteado como la suma de vL y RL, y entonces serian dos salidas y1 e y2, pero me ha parecido innecesario.
